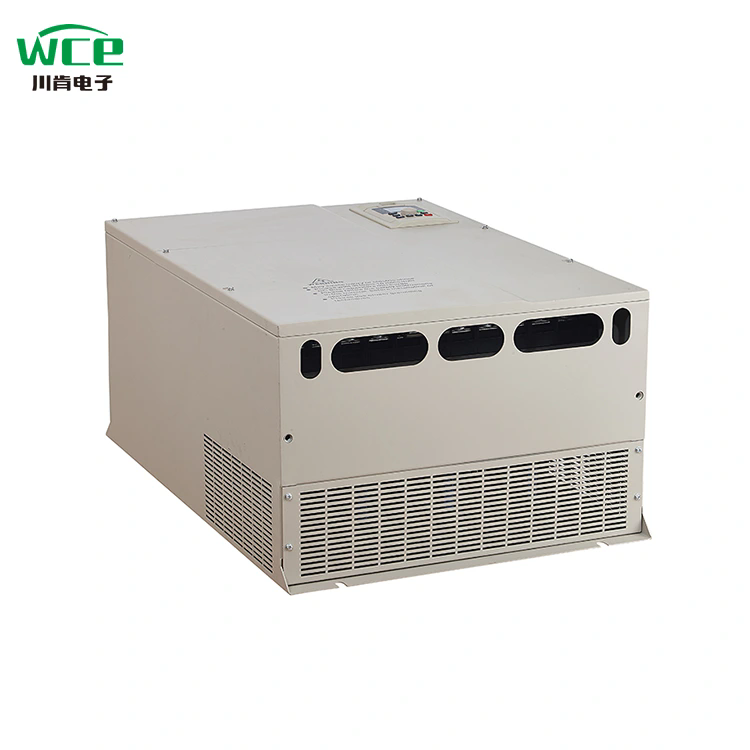

6800 sērijas mīkstie starteri: Inovatīvs dizains dod efektīvu motora vadību

6800 sērijas mīkstie starteri: Inovatīvs dizains dod efektīvu motora vadību

Rūpniecības automatizācijas jomā vienmēr ir bijušas pamatprasības, vienmēr ir bijušas pamatprasības. 6800 sērijas mīkstie starteri ar savu viedo dizainu, kompakto struktūru un augsto izmaksu veiktspēju ir kļuvuši par ideālu izvēli vidējas un mazas motora vadības scenārijiem. Šajā rakstā tiks analizētas tās nozīmīgās priekšrocības no trim dimensijām: pamatfunkcijām, tehnoloģiskajiem jauninājumiem un lietojumprogrammas vērtību.

I. Galvenie funkcionālie akcenti

1. Cilvēka un datora mijiedarbības uzlabošana: intuitīva darbība, daudzvalodu adaptācija

Augstas izšķirtspējas LCD šķidruma kristāla ekrāns: tas reālā laikā var parādīt galvenos parametrus, piemēram, strāvas, sprieguma un kļūmes kodus. Interfeisa izkārtojums ir skaidrs, un dati ir uzreiz redzami.

Divvalodu pārslēgšana starp ķīniešu un angļu valodu: atbalsta viena klikšķa valodas pārslēgšanu (ar parametru iestatījumiem F50), globālo lietotāju vajadzību apmierināšanai un operatīvā sliekšņa pazemināšanai.

2. Saprātīga savienošana: tālvadības pults un efektīva atkļūdošana

Standarta MODBUS 485 Komunikācija: bezšuvju integrācija ar tādām rūpniecības vadības sistēmām kā PLC un DC, kas atbalsta vairāku ierīču tīklu (regulējama adrese no 1 līdz 127, noklusējuma Baud likme 9600).

Pielāgota paplašināšanas spēja: to var pēc izvēles aprīkot ar mobilās lietotnes attālās uzraudzības funkciju, lai panāktu parametru pielāgošanu, starta-apstāšanās kontroli un kļūdu diagnozi, pārlūkojot fiziskās telpas ierobežojumus.

3. Specializēta ūdens sūkņa vadība: uz scenāriju balstīta funkciju integrācija

Adaptācija ar vienu klikšķi ūdens sūkņa sistēmai: atlasiet vadības režīmus, piemēram, pludiņa bumbiņu, elektriskā kontakta spiediena mērierīci un šķidruma līmeņa releju caur parametru F51, vienkāršojot ūdens padeves/kanalizācijas sistēmas integrācijas sarežģītību.

Mīkstās pieturvietas anti-trieciens: apvienojumā ar mīksto apturēšanas laiku (F12) iestatījumu, tas efektīvi novērš ūdens āmura efektu un pagarina cauruļvadu un vārstu kalpošanas laiku.

II. Tehnoloģisko inovāciju analīze

1. Jaudas veiktspējas optimizācija: kvadrātveida griezes momenta sākuma tehnoloģija

Salīdzinot ar tradicionālo režīmu: pamatojoties uz parasto sprieguma uzbrauktuvi un strāvas ierobežojošo sākumu, pievieno kvadrātveida griezes momenta sākumu. Dinamiski palielinot sākotnējo griezes momentu (proporcionāls slodzes griezes momenta kvadrātam), lieljaudas aprīkojuma (piemēram, drupinātāju un kompresoru) sākuma spēja ir ievērojami uzlabota, izvairoties no "aizslēgta rotora" riska.

Enerģijas taupīšanas efekts: automātiski saskaņo izejas jaudu atbilstoši slodzes pieprasījumam samazināt neefektīvu enerģijas patēriņu.

2. Strukturālā dizaina inovācija: kompakts un efektīvs, viegli uzstādāms

30% apjoma samazinājums: augstas blīvuma integrētas shēmas dizaina pieņemšana, tas atbalsta uz sienas uzstādīšanu, ietaupot vietu elektriskās vadības skapī.

Spraudņu spailes bloki: Modulāros spailes blokus var izjaukt kopumā. Pēc vadu pabeigšanas tos var tieši ievietot mātesplatē, ievērojami samazinot uzstādīšanas laiku un samazinot elektroinstalācijas kļūdu līmeni.

3. Dzesēšanas sistēmas jaunināšana: 360 ° augstas efektivitātes gaisa dzesēšana

24 V ātrgaitas līdzstrāvas ventilators: Salīdzinot ar tradicionālajiem maiņstrāvas ventilatoriem, gaisa tilpums tiek palielināts par 40%, un troksnis tiek samazināts par 15%, sasniedzot visaptverošu siltuma izkliedi šasijas iekšpusē.

Inteliģenta temperatūras kontroles stratēģija: automātiski pielāgojiet ventilatora ātrumu kombinācijā ar temperatūras sensoru (statusa adrese 91), lai nodrošinātu tiristora ilgtermiņa stabilu darbību.

III. Lietojumprogrammas vērtība un konkurences priekšrocības

1. Ievērojamā rentabilitāte

Cenu priekšrocība: izmaksas tiek samazinātas par 10%, salīdzinot ar tradicionālajiem autotransformera sprieguma samazināšanas sākuma skapjiem. Mazjaudas modeļiem (<55kW) sienas uzstādīts dizains vēl vairāk ietaupa uzstādīšanas izmaksas.

Zemas uzturēšanas izmaksas: spraudņu termināļi, kļūdu pašdiagnoze (vēsturiskā kļūdu ieraksts Adrese 300-311) un kalibrēšanas funkcija (F35-F40) samazina darbību un uzturēšanas ieguldījumus.

2. Uzticamība ir visaptveroši uzlabota

Vairāki aizsardzības mehānismi: aprīkoti ar 16 iebūvētām aizsardzības funkcijām, piemēram, pārslodzi, pārspriegumu, fāzes zudumu un nepietiekamu slodzi (parametri F21-F49), un noklusējuma paklupšanas stratēģija novērš iespējamos drošības apdraudējumus.

Rūpnieciskās kvalitātes aizsardzība: PCB plates pārklājums ir pret putekļiem un mitrumam izturīgs, piemērots skarbai videi ar augstu putekļu un mitruma līmeni.

3. Elastīga ainas adaptācija

Pilns pārklājums no vieglas slodzes līdz smagai slodzei: no ventilatoriem, konveijera jostām līdz kalnrūpniecības mašīnām optimālo vadību var panākt, pielāgojot palaišanas režīmu (F04) un pašreizējo ierobežojošo vērtību (F05).

Ātras izvietošanas iespējas: nodrošina standarta Modbus protokola saskarnes, saderīgas ar galvenajām rūpniecības automatizācijas platformām un saīsina sistēmas integrācijas ciklu.

Iv. Tipiski pielietojuma scenāriji

Ūdens padeves sistēma: tā ir aprīkota ar pludiņa slēdzi (F51 = 1), lai automātiski papildinātu ūdeni ūdens tvertnē, un tiek nodrošināta mīkstas pieturas funkcija, lai novērstu cauruļu plīsumu.

Saprātīga ražošana: nodrošiniet vienmērīgu konveijera jostas sākšanu un apstāšanos automatizētās ražošanas līnijās, lai novērstu materiālu pārvietošanu.

Kalnrūpniecības aprīkojums: kvadrātveida griezes momenta sākums tiek izmantots, lai risinātu lielas inerces slodzes drupinātāju un samazinātu mehānisko triecienu.

HVAC veidošana: attālināti kontrolēt fanu sākumu un apstāšanos, izmantojot mobilā tālruņa lietotni, lai uzlabotu energoefektivitātes pārvaldību.

V. Kopsavilkums

6800 sērijas mīkstie starteri ar "inteliģenci, kompaktumu un augstu uzticamību" to kodolā ir no jauna definējuši nozares standartus vidēja un maza enerģijas motoru kontrolei, izmantojot novatoriskus dizainus, piemēram, kvadrātveida griezes sākuma, spraudņu termināļus un uz scenāriju balstītu ūdens sūkņu integrāciju. Tam ir gan veiktspējas, gan rentabilitātes priekšrocības, padarot to īpaši piemērotu rūpniecības lietotājiem ar ierobežotu budžetu, bet kuri veic ilgtermiņa stabilu darbību. Nākotnē, pieaugot attālinātai darbībai un apkopes prasībām, šo produktu sērijas pielietojuma potenciāls viedo rūpnīcu laukos un lietu internets tiks vēl vairāk atbrīvots.

Ieteicamie piemērojamie klienti:

Mazie un vidējie ražošanas uzņēmumi

Ūdens un vides aizsardzības inženierzinātņu darbuzņēmējs

Sistēmas integratori un OEM aprīkojuma ražotāji

Tradicionālās rūpnīcas, kurām nepieciešama lētu automatizācijas uzlabošana

Tehnoloģija dod iespēju ražošanai, inovācijas virza nākotni - 6800 sērijas mīkstos starterus, ievadot jaunu enerģiju jūsu motorā vadībā!
