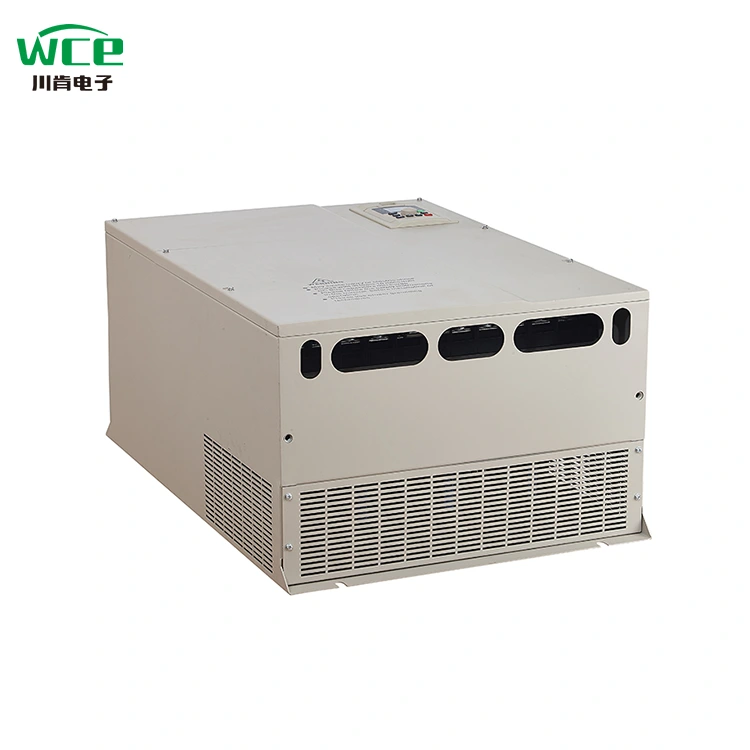

75 kW invertora mainīgas frekvences piedziņa (VFD)nodrošina regulējamu ātruma kontroli saderīgiem maiņstrāvas motoriem industriālajās sistēmās. Tomēr, lai izvēlētos pareizo disku, ir nepieciešams vairāk nekā atbilstība jaudas novērtējumam. Pircējiem jāņem vērā motora nominālā strāva, barošanas spriegums, pārslodzes prasības, slodzes raksturlielumi, darbības ātrums, apkārtējās vides apstākļi un vadības funkcijas. Šajā rokasgrāmatā ir izskaidrots, kā darbojas 75 kW VFD, kur to var izmantot, kuras specifikācijas ir pelnījušas uzmanību un kā izvairīties no izplatītām atlases un uzstādīšanas problēmām. Tas piedāvā arī praktisku iepirkumu kontrolsarakstu inženieriem, iekārtu ražotājiem, sistēmu integratoriem un rūpnieciskajiem izplatītājiem, kas strādā ar Zhejiang Chuanken Electric Co., Ltd.
Industriālie motori, jaudas sūkņi, ventilatori, kompresori, konveijeri, maisītāji un daudzas citas tehnikas. Lietojumos, kur nepieciešamais ātrums mainās atkarībā no ražošanas pieprasījuma, nepārtraukta motora darbināšana pilnā ātrumā var radīt nevajadzīgu enerģijas patēriņu, mehānisku spriegumu vai procesa nestabilitāti.
A 75 kW invertora mainīgas frekvences piedziņa VFDir elektronisks motora kontrolleris, kas paredzēts saderīga maiņstrāvas motora ātruma un darbības regulēšanai, regulējot izejas frekvenci un spriegumu atbilstoši izvēlētajai vadības metodei. 75kW apzīmējums apzīmē nominālās jaudas klasi, bet izmantojamā motora nominālā vērtība ir atkarīga no piedziņas konkrētā strāvas nomināla, sprieguma klases, noslodzes un uzstādīšanas apstākļiem.
Iekārtu ražotājiem un rūpnieciskajiem pircējiem pareizi izvēlēts VFD var nodrošināt vienmērīgāku paātrinājumu, kontrolētu palēninājumu, uzlabotu procesa regulēšanu un elastīgāku motora darbību. Tas var arī nodrošināt motora aizsardzības funkcijas un uzraudzības iespējas atkarībā no modeļa.
Tomēr ne katrs 75 kW piedziņa ir piemērots katram 75 kW motoram. Divi diskdziņi ar vienādu nominālo jaudu var atšķirties pēc pārslodzes jaudas, ievades konfigurācijas, vadības veiktspējas, vides aizsardzības un sakaru saskarnēm.
Tipisks maiņstrāvas mainīgas frekvences piedziņa pārveido ienākošo maiņstrāvu līdzstrāvā, izmantojot taisngriezi un līdzstrāvas savienojumu, un pēc tam izmanto elektroniskas komutācijas ierīces, lai radītu regulējamas frekvences maiņstrāvas izvadi. Vadības sistēma regulē jaudu atbilstoši izvēlētajam darbības režīmam un motora prasībām.
Maiņstrāvas indukcijas motoram sinhronais ātrums ir saistīts ar barošanas frekvenci un motora polu skaitu. Frekvences samazināšana parasti samazina motora ātrumu, savukārt, palielinot to, palielinās ātrums motora un piedziņas atļautajā darbības diapazonā. Faktiskais asinhronā motora ātrums ir atkarīgs arī no slodzes un slīdēšanas.
Daudzi diskdziņi izmanto voltu uz hercu (V/f) vadību vienkāršai ātruma regulēšanai. Bezsensoru vektora vadība var nodrošināt uzlabotu griezes momenta kontroli lietojumprogrammās, kurām nepieciešams lielāks ātrums vai slodzes veiktspēja. Pieejamās funkcijas ir atkarīgas no konkrētā VFD modeļa un motora konfigurācijas.
Regulējamas paātrinājuma un palēninājuma rampas palīdz kontrolēt motora iedarbināšanas un apstāšanās ātrumu. Atbilstoši rampas iestatījumi var samazināt pēkšņu mehānisko slodzi un nodrošināt stabilāku ražošanu. Augstas inerces slodzes vai ātras apstāšanās prasības var būt nepieciešamas papildu bremzēšanas iekārtas.
Atkarībā no modeļa VFD var pārraudzīt strāvu, spriegumu, temperatūru, darbības frekvenci un bojājumu apstākļus. Elektroniskā motora pārslodzes aizsardzība un kļūdu diagnostika var palīdzēt apkopes komandām, taču piedziņai ir jābūt pareizi konfigurētai un jāizmanto ar jebkuru nepieciešamo ārējo aizsardzību.
75 kW VFD var būt piemērots vidējiem līdz lieliem rūpnieciskiem motoriem, ja tā elektriskās vērtības un vadības iespējas atbilst aprīkojumam. Tipiski lietojumi ir šādi.
Mainīga ātruma kontrole var palīdzēt regulēt plūsmu vai spiedienu sūknēšanas sistēmās. Ar atbilstošu kontroles stratēģiju tas var samazināt droseles zudumus, atbalstīt spiediena stabilitāti un palīdzēt pārvaldīt mainīgo pieprasījumu. Joprojām ir jāievēro sūkņa raksturlielumi un minimālās plūsmas prasības.
Ventilatora ātrumu var pielāgot, lai tas atbilstu ventilācijas, dzesēšanas vai procesa gaisa plūsmas prasībām. Daudzām centrbēdzes ventilatoru sistēmām ātruma samazināšana var ievērojami samazināt enerģijas pieprasījumu, ja to atļauj darbības punkts un procesa prasības.
Konveijeriem bieži ir nepieciešams kontrolēts paātrinājums un stabils ātrums mainīgas slodzes apstākļos. Piedziņa jāizvēlas atkarībā no palaišanas griezes momenta, slodzes inerces, apstāšanās prasībām un biežas palaišanas vai pārslodzes iespējamības.
Maisītājiem, ražošanas iekārtām un citām rūpnieciskajām iekārtām var būt nepieciešams regulējams ātrums, lai pielāgotos dažādiem materiāliem vai apstrādes posmiem. Piemērots VFD var uzlabot darbības elastību, lai gan griezes momenta profilam un procesa prasībām ir jāvadās no vadības stratēģijas.
| Pieteikums | Tipisks kontroles mērķis | Svarīgs atlases faktors |
|---|---|---|
| Centrbēdzes sūknis | Plūsmas vai spiediena regulēšana | Mainīga griezes momenta darbība, PID kontrole, minimālā plūsma |
| Industriālais ventilators | Gaisa plūsmas un ventilācijas kontrole | Darbības diapazons, dzesēšana, enerģijas optimizācija |
| Konveijers | Kontrolēta palaišana un stabila transportēšana | Palaišanas griezes moments un pārslodzes jauda |
| Mikseris | Regulējams procesa ātrums | Griezes momenta pieprasījums un mainīgie slodzes apstākļi |
| Kompresors | Jaudas regulēšana, kur tas ir atļauts | Kompresora savietojamība un iedarbināšanas prasības |
Šie ir vispārīgi pielietojuma piemēri, nevis garantētās saderības prasības. Iekārtas ražotāja prasībām un faktiskajiem darbības apstākļiem būtu jānosaka galīgā izvēle.
Pareiza specifikācija novērš dārgas neatbilstības, negaidītus braucienus un novēršamas aizkavēšanās nodošanas ekspluatācijā. Pirms piedāvājuma pieprasīšanas pārskatiet tālāk norādītos tehniskos faktorus.
Sāciet ar motora datu plāksnīti un nosakiet tā nominālo jaudu un pilnas slodzes strāvu. VFD nepārtrauktai izejas strāvai ir jāsasniedz vai jāpārsniedz motoram nepieciešamajai strāvai paredzētajos darbības apstākļos. Strāvas jauda ir īpaši svarīga, ja motors darbojas ar lielu griezes momentu vai biežu pārslodzi.
Apstipriniet pieejamo barošanas spriegumu, frekvenci un fāzes konfigurāciju. Piedziņas ieejas jaudai ir jāatbilst barošanas avotam, savukārt tā izvadei jābūt saderīgai ar motoru. 75 kW jauda vien nenosaka, vai konkrēts modelis ir piemērots 380 V, 400 V, 415 V vai citai barošanas sistēmai.
Pārslodzes prasības atšķiras atkarībā no pielietojuma un modeļa. Centrbēdzes sūkņi un ventilatori bieži izmanto mainīgu griezes momentu, savukārt piekrautiem konveijeriem un dažiem kompresoriem var būt nepieciešama lielāka pārslodzes spēja. Pārbaudiet ražotāja norādīto pārslodzes procentuālo daudzumu, ilgumu, slodzes vērtību un visus saistītos samazinājuma nosacījumus.
Nosakiet, vai V/f kontrole ir pietiekama, vai ir nepieciešama vektora kontrole bez sensoriem. Apsveriet iedarbināšanas griezes momentu, zema ātruma veiktspēju, ātruma regulēšanu un to, vai ir nepieciešama atgriezeniskā saite no kodētāja vai procesa sensora.
Apkārtējās vides temperatūra, putekļi, mitrums, augstums, ventilācija un korpusa aizsardzība var ietekmēt piedziņas veiktspēju. Ja VFD tiks uzstādīts karstā elektrības skapī vai putekļainā rūpnieciskajā zonā, pārbaudiet dzesēšanas prasības, pieļaujamos vides apstākļus un visus nepieciešamos samazinājumus.
Pārbaudiet, vai lietojumprogrammai ir nepieciešamas digitālās un analogās ieejas, releja izejas, PID vadība, kļūdu reģistrēšana vai komunikācija ar PLC vai uzraudzības sistēmu. Protokola atbalsts un pieejamie termināļi atšķiras atkarībā no produktu sērijas.
Dažādas mašīnas izvirza dažādas prasības motoram. Slodzes profila izpratne palīdz noteikt nepieciešamo strāvas stiprumu, vadības režīmu un bremzēšanas konfigurāciju.
Centrbēdzes sūkņi, ventilatori un daudzi pūtēji ir izplatīti lietojumi ar mainīgu griezes momentu. To griezes momenta pieprasījums parasti samazinās, kad ātrums samazinās. Tāpēc pareizi konfigurēts diskdzinis var palīdzēt samazināt enerģijas patēriņu, ja sistēma pavada ievērojamu laiku ar samazinātu ātrumu.
Konveijeriem, noteiktiem pozitīvā darba tilpuma sūkņiem un dažiem maisītājiem var būt nepieciešams ievērojams griezes moments pat pie maza ātruma. Šīm lietojumprogrammām bieži ir nepieciešams disks ar piemērotu lieljaudas reitingu un atbilstošu pārslodzes spēju. Jānovērtē arī motora dzesēšana pie maziem apgriezieniem.
Lielas rotējošas iekārtas, samazinot ātrumu, var radīt reģeneratīvo enerģiju. Arī slodzēm, kas virza motoru, nevis to vada tas, var būt nepieciešama īpaša apstrāde. Atkarībā no pielietojuma var būt nepieciešams bremzēšanas rezistors, bremžu bloks vai reģeneratīvais risinājums.
Ja pienākums ir neskaidrs, sniedziet piegādātājam slodzes veidu, palaišanas biežumu, nepieciešamo paātrinājuma laiku, apstāšanās laiku, ātruma diapazonu un paredzamos pārslodzes apstākļus. Šī informācija ir noderīgāka, nekā vienkārši lūgt 75 kW modeli.
Enerģijas taupīšana ir izplatīts iemesls VFD uzstādīšanai, taču rezultāti ir atkarīgi no iekārtas, vadības stratēģijas, darbības grafika un sistēmas konstrukcijas. Piedziņa automātiski nesamazina enerģijas patēriņu katrā lietojumā.
Daudzās centrbēdzes sūkņu un ventilatoru sistēmās nepieciešamā jauda var ievērojami samazināties, samazinot ātrumu. Tas var radīt ietaupījumus, ja pieprasījums mainās visu dienu. Tomēr faktiskais rezultāts ir atkarīgs no sistēmas līknes, statiskā spiediena, procesa ierobežojumiem un motora darbības efektivitātes.
Novērtējiet motora efektivitāti, piedziņas zudumus, pārvades zudumus, procesa prasības un esošo vadības metodi. Slikti izvēlēts ātruma diapazons vai neatbilstoša vadības stratēģija var ierobežot gaidāmo ieguvumu.
Reģistrējiet darba stundas, izmērīto jaudas pieprasījumu, slodzes izmaiņas, elektroenerģijas tarifus un uzturēšanas izmaksas. Salīdziniet pašreizējo sistēmu ar ierosināto VFD kontrolēto sistēmu, izmantojot reālistiskus pieņēmumus, nevis paļaujoties uz universālu ietaupījumu procentu.
| Izmaksu faktors | Informācija, kas jāapkopo | Kāpēc tas ir svarīgi |
|---|---|---|
| Enerģijas patēriņš | Izmērītais kW un gada darba stundas | Novērtē iespējamos elektroenerģijas ietaupījumus |
| Uzstādīšana | Skapis, elektroinstalācija, filtri un nodošana ekspluatācijā | Nosaka sākotnējās projekta izmaksas |
| Apkope | Pārbaudes, dzesēšanas un apkopes prasības | Atbalsta dzīves cikla izmaksu plānošanu |
| Procesa veiktspēja | Plūsmas, spiediena, ātruma un ražošanas dati | Pārbauda, vai vadības risinājums atbilst darbības vajadzībām |
Pareiza uzstādīšana ir būtiska drošai darbībai un uzticamai darbībai. Kvalificētam elektriskajam personālam jāievēro piedziņas ražotāja norādījumi, piemērojamie elektriskie noteikumi un mašīnas drošības prasības.
Pārbaudiet ienākošo spriegumu, fāzi, frekvenci, zemējumu un augšupējās aizsargierīces. Pārliecinieties, vai izvēlētais diskdzinis ir saderīgs ar barošanas sistēmu un uzstādīšanas nosacījumiem.
Nodrošiniet nepieciešamos attālumus, ventilāciju un siltuma izkliedi. Ja nepieciešams, atdaliet barošanas vadus no jutīgiem vadības vadiem un ievērojiet ražotāja norādījumus par kabeļu maršrutēšanu un elektromagnētisko saderību.
Konfigurējiet motora nominālo spriegumu, strāvu, frekvenci, ātrumu un citus nepieciešamos datu plāksnītes datus. Izmantojiet atbilstošus motora aizsardzības iestatījumus un vadības režīmu saskaņā ar ražotāja norādījumiem.
Pārbaudiet griešanās virzienu, paātrinājumu, palēninājumu, darbības ātrumu, slodzes reakciju un kļūdu apstrādi. Pirms mašīnas atlaišanas normālai ražošanai pārbaudiet visu vadības secību.
Saglabājiet parametru iestatījumus, elektroinstalācijas informāciju, nodošanas ekspluatācijā ierakstus un attiecīgo trauksmes vēsturi. Dokumentācija palīdz tehniķiem atjaunot paredzēto konfigurāciju un novērst turpmākās problēmas.
Drošības nolūkos atslēdziet strāvas padevi un ievērojiet ražotāja izlādes un pārbaudes procedūras, pirms strādājat ar diskdzini vai tam pievienoto aprīkojumu. Līdzstrāvas kopne var saglabāt bīstamu spriegumu pēc strāvas atvienošanas.
Daudzas piedziņas kļūmes var būt saistītas ar nepareizu izmēru, sliktu dzesēšanu, nepiemērotiem parametru iestatījumiem, vadu problēmām vai smagiem slodzes apstākļiem. Strukturēts problēmu novēršanas process var samazināt dīkstāves laiku un izvairīties no nevajadzīgas komponentu nomaiņas.
Iespējamie cēloņi ir pārmērīgs palaišanas griezes momenta pieprasījums, īss paātrinājuma laiks, mehāniska iesiešana, nepareizi motora dati vai nepiemēroti vadības iestatījumi. Pirms parametru regulēšanas pārskatiet kļūdu vēsturi un slodzes apstākļus.
Pārbaudiet ventilāciju, skapja temperatūru, dzesēšanas ventilatorus, radiatora tīrību un ielādi. Pārbaudiet, vai iekārta nepārsniedz atļautās apkārtējās vides temperatūras vai augstuma robežas un vai ir nepieciešama samazināšana.
Straujš palēninājums vai lielas inerces slodze var atgriezt enerģiju piedziņas līdzstrāvas kopnē. Atkarībā no pielietojuma un izstrādājuma konstrukcijas var būt nepieciešams ilgāks palēninājuma laiks vai atbilstošs bremzēšanas risinājums.
Pārbaudiet motora parametru precizitāti, vadības režīmu, ātruma atskaites signālus, vadus un slodzes izmaiņas. Slēgta cikla sistēmām pārbaudiet atbilstošo atgriezeniskās saites ierīci un vadības iestatījumus.
Pārskatiet trauksmes kodu, piegādes nosacījumus, vadības vadus, tīkla konfigurāciju un zemējuma kārtību. Reģistrējiet kļūdu pirms diskdziņa atiestatīšanas un skatiet produkta rokasgrāmatu vai kvalificētu tehnisko atbalstu, ja cēlonis nav skaidrs.
Profilaktiskajai apkopei ir jāievēro ražotāja apkopes grafiks un jāietver atbilstošas ventilācijas ceļu, elektrisko savienojumu, vides apstākļu un kļūdu ierakstu pārbaudes.
Rūpnieciskie pircēji var samazināt specifikāciju nepilnības un iepirkuma aizkavēšanos, pirms piedāvājuma pieprasīšanas sagatavojot pilnīgu tehnisko īsu aprakstu.
Zhejiang Chuanken Electric Co., Ltd.kalpo kā uzņēmuma atsauce pircējiem, kas novērtē rūpniecisko motoru vadības produktus. Apspriežot 75 kW invertora mainīgas frekvences piedziņu, pircējiem ir jānorāda paredzētais pielietojums un elektriskās prasības, lai varētu apstiprināt atbilstošo produktu sēriju un konfigurāciju.
OEM projektiem, aprīkojuma jauninājumiem un izplatītāju iepirkumiem piegādātāju salīdzināšana attiecībā uz tehnisko piemērotību, dokumentāciju, pakalpojumu atbalstu un kopējām ekspluatācijas izmaksām nodrošina stingrāku pamatu lēmumu pieņemšanai par pirkumu, nekā tikai nominālās jaudas salīdzināšana.
75 kW VFD kontrolē saderīga maiņstrāvas motora ātrumu un darbību, regulējot tā izejas frekvenci un spriegumu. Atkarībā no modeļa tas var nodrošināt arī motora aizsardzību, regulējamu paātrinājumu un palēninājumu, uzraudzību un rūpnieciskās vadības integrāciju.
Tas var būt piemērots, taču ar jaudas reitingu vien nepietiek. Pirms saderības apstiprināšanas pārbaudiet motora nominālo strāvu un spriegumu, piedziņas pastāvīgo izejas strāvu, pārslodzes jaudu, slodzes vērtību un darbības apstākļus.
Iespējamie lietojumi ietver rūpnieciskos sūkņus, ventilatorus, pūtējus, konveijerus, maisītājus un saderīgus kompresorus. Piemērotība ir atkarīga no motora specifikācijām, slodzes raksturlielumiem, nepieciešamā griezes momenta un izvēlētās piedziņas iespējām.
Tas var samazināt enerģijas patēriņu piemērotos mainīga ātruma lietojumos, jo īpaši, ja sūkņa vai ventilatora pieprasījums laika gaitā mainās. Faktiskie ietaupījumi ir atkarīgi no slodzes profila, sistēmas konstrukcijas, darba stundām, piedziņas zudumiem un vadības stratēģijas.
Nepieciešamais spriegums ir atkarīgs no konkrētā produkta modeļa un reģionālās energosistēmas. Apstipriniet barošanas spriegumu, fāzi un frekvenci, izmantojot ražotāja datu lapu, nevis pieņemot, ka visiem 75 kW diskdziņiem ir viena un tā pati elektriskā konfigurācija.
Ne katrai lietojumprogrammai tāda ir nepieciešama. Bremzēšanas rezistors vai cits bremzēšanas risinājums var būt nepieciešams, ja slodzei ir liela inerce, ja nepieciešama strauja ātruma samazināšana vai atgriež piedziņai ievērojamu enerģiju. Saderību un izmērus apstipriniet ar ražotāju.
Novērtējiet piegādātāja tehnisko dokumentāciju, produkta piemērotību, kvalitātes procesus, atbalsta iespējas, garantijas nosacījumus, piegādes kārtību un spēju precizēt pieteikuma prasības. Pirms pasūtījuma veikšanas pieprasiet precīzas modeļa specifikācijas.
Sagatavojiet motora datu plāksnītes datus, barošanas spriegumu, pielietojuma veidu, pārslodzes prasības, vadības funkcijas, uzstādīšanas vidi, daudzumu un piegādes galamērķi. Šī informācija palīdz piegādātājam novērtēt atbilstošo piedziņas konfigurāciju.
