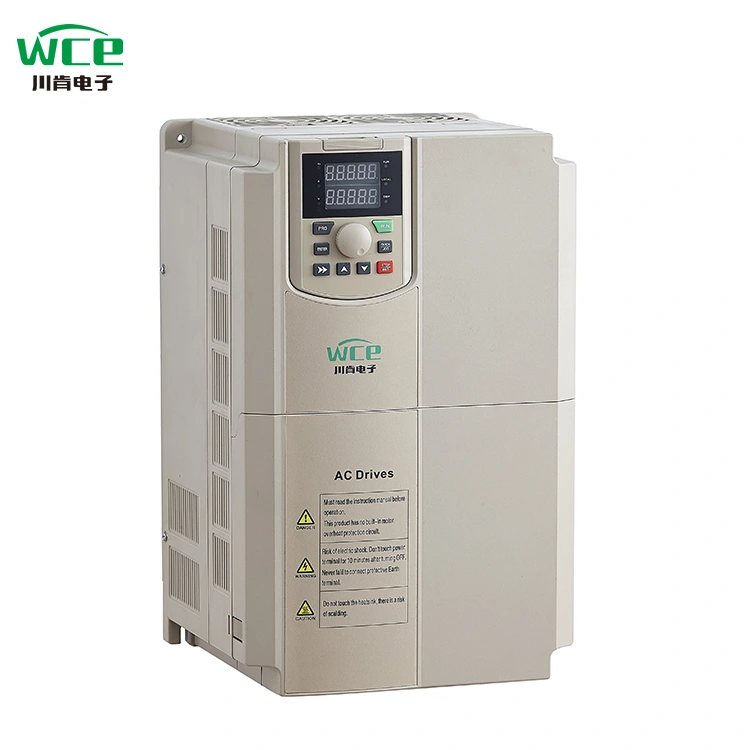

VFD maiņstrāvas disks kompresoram

WCE SCK300 sērijas diskdziņi ir augstas veiktspējas, daudzfunkcionāli diskdziņi, kas paredzēti rūpnieciskai automatizācijai, ko plaši izmanto ventilatoros, sūkņos, konveijera jostās, drupinātājos un citā aprīkojumā. Tās pamatā tiek izmantota uzlabota vektora kontroles tehnoloģija, kurai ir ātrgaitas regulēšanas precizitātes, enerģijas taupīšanas un augstas efektivitātes, stabilas darbības utt. Raksturlielumi, un tas var apmierināt dažādu rūpniecības scenāriju vajadzības. Mēs esam arī izgatavojuši pielāgotus risinājumus mobilo drupinātāju invertora vadības skapjiem, kas lieliski darbojas daudzās vietās visā valstī.

Produkta parametrs (specifikācija)

Produkta īpašība

● I/O funkcijas

◆ Ieejas sprieguma diapazons: 220 V/380 V/660V ± 15%

◆ Ievades frekvences diapazons: 47 ~ 63Hz

◆ Izejas sprieguma diapazons: 0 ~ Nominālais ieejas spriegums

Izejas frekvences diapazons: 0 ~ 400Hz

● Funkcionālās funkcijas

◆ Frekvences iestatīšanas režīms: digitālais iestatījums, analogais iestatījums, sērijas sakaru iestatījums, daudz ātrumu, PID iestatīšana utt.

◆ PID vadības funkcija

◆ Daudz ātrumu vadības funkcija: 16 ātruma kontrole

◆ Swing frekvences vadības funkcija

◆ Tūlītēja strāvas padeves pārtraukums, neapturot funkciju

◆ Ātrā/jog atslēgas funkcija: daudzfunkciju īsceļu atslēga, ko brīvi definējuši lietotāji

◆ Automātiska sprieguma regulēšanas funkcija: kad mainās strāvas tīkla spriegums, tas var automātiski saglabāt izejas sprieguma konstanti

◆ Nodrošiniet līdz 25 veidu bojājumu aizsardzības funkcijām: virs strāvas, virs sprieguma, zem sprieguma, virs temperatūras, fāzes zudumi, pārslodze un citas aizsardzības funkcijas

● Perifērijas interfeisa funkcijas

◆ Programmējama digitālā ieeja: 8 ievade

◆ Programmējama analogā ieeja: AI1: 0 ~ 10V ieeja, AI2: 0 ~ 10v vai 0 ~ 20mA INPUT

◆ Atvērt kolektora izvadi: 1 izvade

◆ Releja izvade: 2 izejas

◆ Analog izvade: 2 izejas, attiecīgi 0/4 ~ 20mA vai 0 ~ 10 V

● Tehniskās veiktspējas īpašības

◆ Vadības režīms: nav PG vektora vadības, V/F vadība, griezes momenta vadība.

◆ Pārslodzes jauda: 150% vērtēja strāvu 60s; 180% vērtēja strāvu 10s

◆ Sākuma griezes moments: nav PG vektora kontroles: 0,5Hz/150% (SVC)

◆ Ātruma attiecība: nav PG vektora kontroles: 1: 100

Produktu lietošana

Produktus var izmantot kalnrūpniecībā, ventilatoros, sūkņos, jaunu enerģijas aprīkojumā un citos gadījumos.

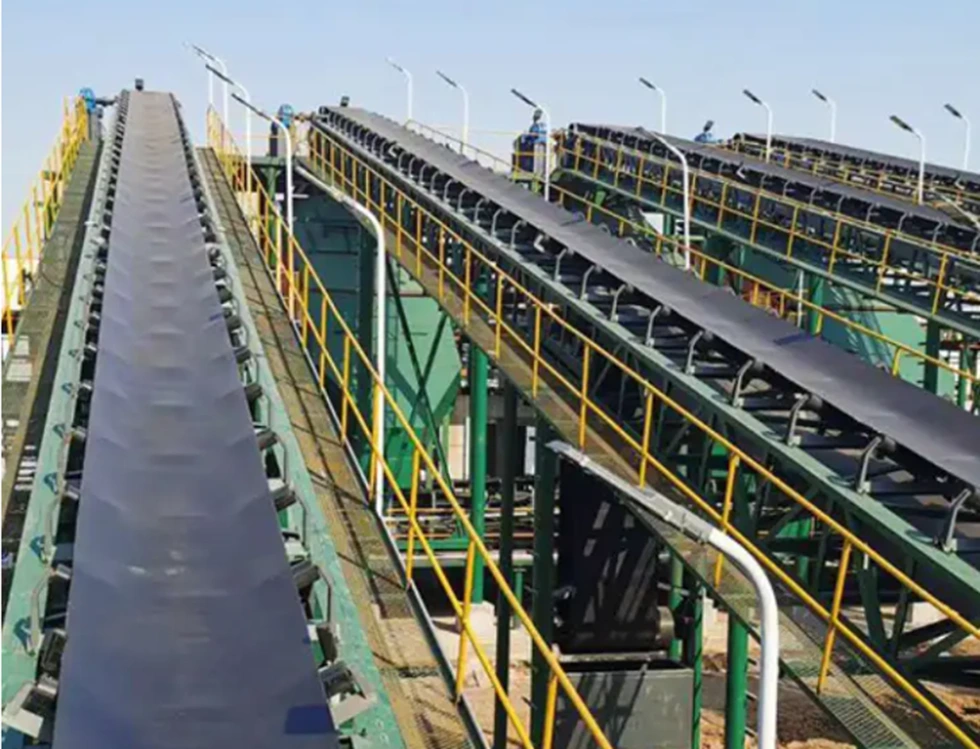

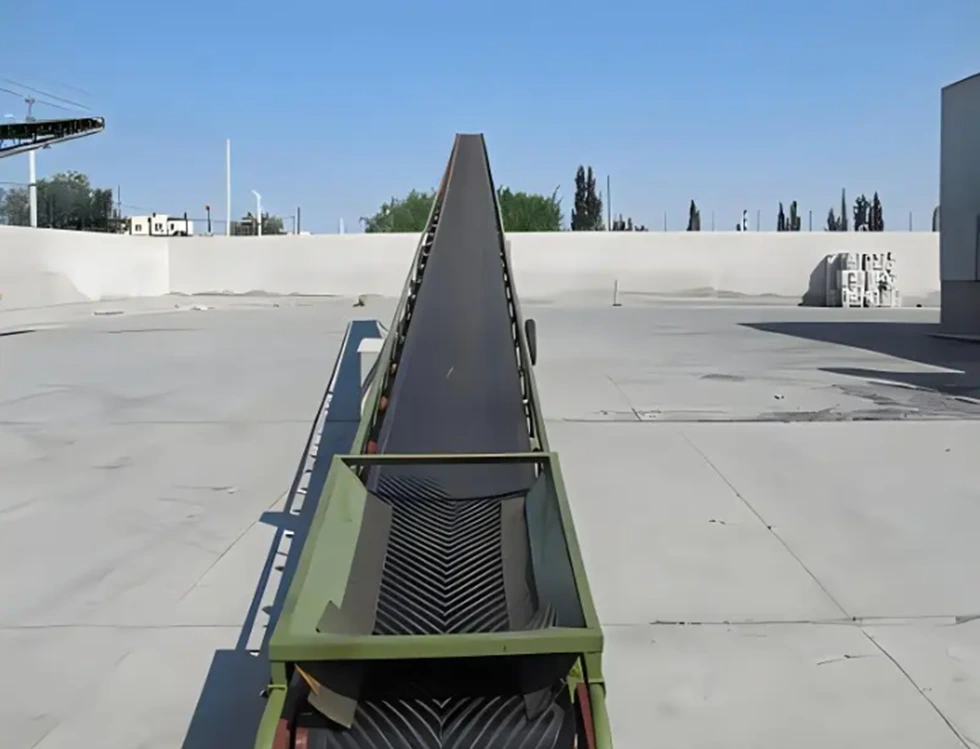

Konveijera lente, transporta preces

Frekvences pārveidotāja pielietojums konveijeru sistēmā ir viena no galvenajām tehnoloģijām, lai panāktu efektīvu un precīzu materiālu pārraidi un šķirošanu

1. Daudz ātrumu materiāla pārraide

Scenārijs: Dažādu izmēru/svaru pakešu pārsūtīšana loģistikas noliktavā

Realizēts:

Vairāki ātruma parametru komplekti (piemēram, 30Hz/50Hz/80Hz) ir iepriekš iestatīti, un tos ieslēdz ar PLC vai HMI.

Apvienojumā ar fotoelektrisko sensoru, lai noteiktu paketes lielumu, automātiski atbilst ātrumam (liels zema ātruma anti-slip, mazs ātrgaitas efektivitāte).

2. Precīza pozicionēšana un šķirošana

Scenārijs: Express šķirošanas centrs novirza pakas pēc galamērķa

Realizēts:

Kodētāja atgriezeniskā saite + invertora slēgta cikla vadība, pozicionēšanas precizitāte līdz ± 1 mm.

Kad pakete ierodas šķirošanas porcijā, invertors veic fiksētu pieturvietu (DC bremzēšana + nulles ātruma svārstības) kopā ar spiedpieņa/robotizētās rokas darbību.

3. Sinhronā sadarbības kontrole

Scenārijs: Vairāku segmentu konveijera lentes releja pārraide

Realizēts:

Master/vergu vadības režīms: Galvenās frekvences pārveidotājs sūta frekvences instrukcijas, un vergu mašīna sinhroni seko caur Modbus/Canopen.

Kaskādes vadība: aizmugurējais konveijers ir par 5% ātrāks nekā priekšā, izvairoties no priekšmetu uzkrāšanās.

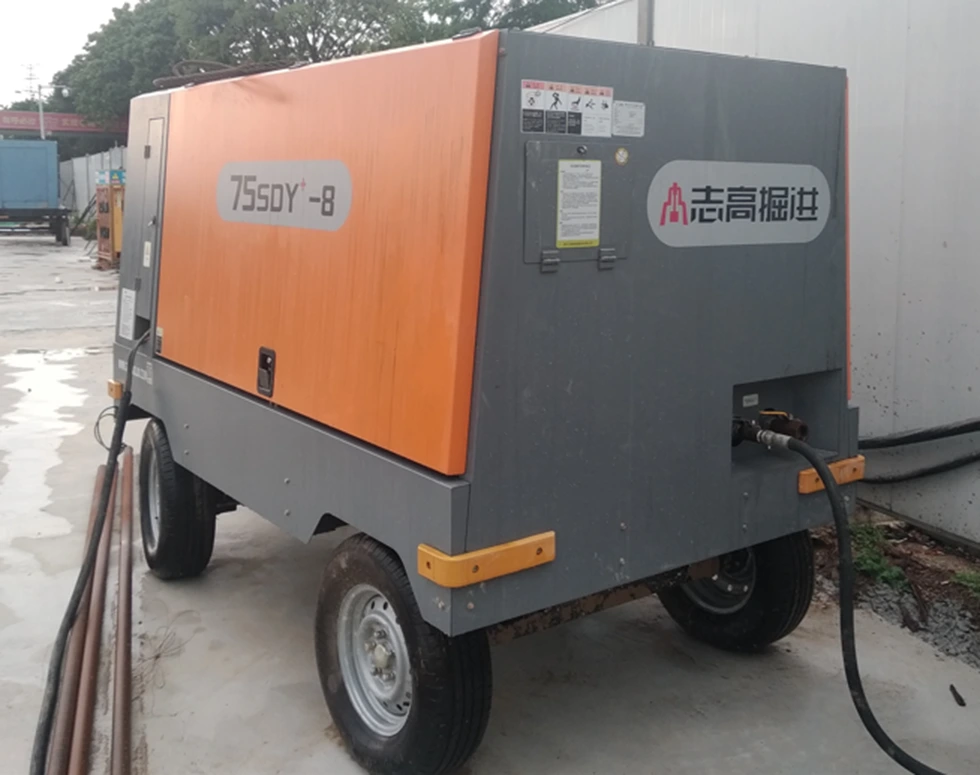

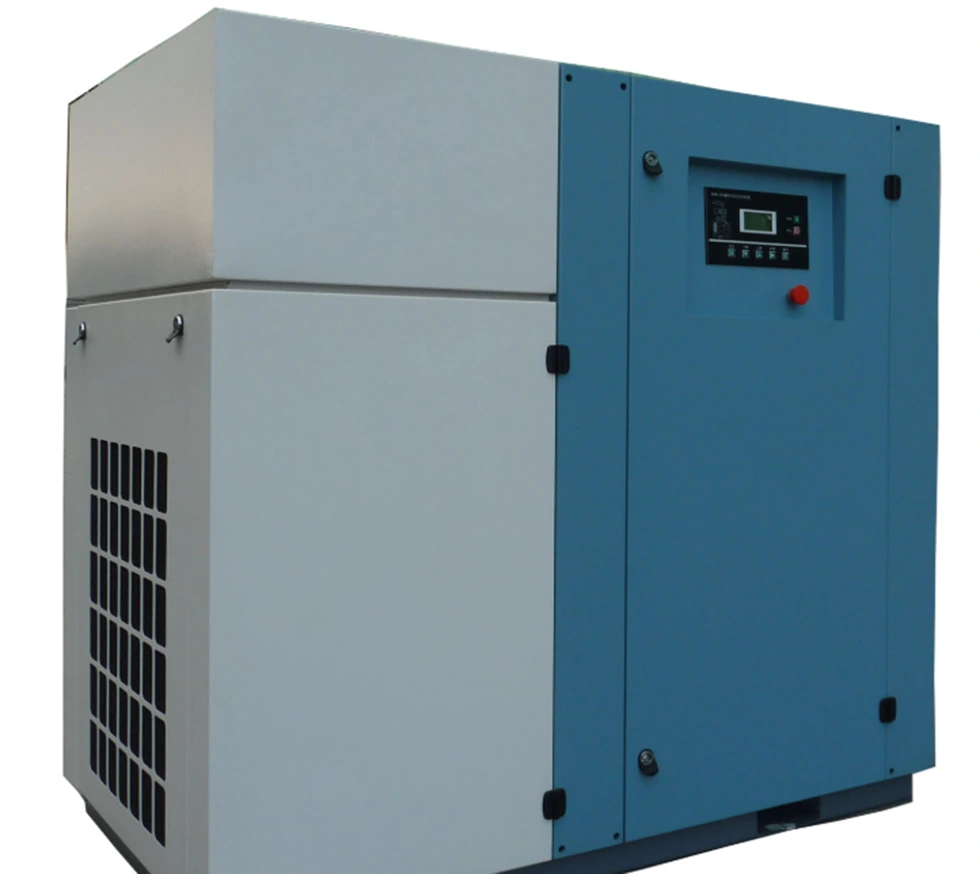

Gaisa kompresors

Gaisa kompresora invertors ir īpašs invertors, kas pielāgots visu veidu gaisa kompresoriem. Mainīgas frekvences transformācija gaisa kompresora gadījumā var padarīt gāzes padeves spiedienu stabilu, izmantojot spiediena regulatoru, gaisa kompresors var turpināt darboties saskaņā ar iestatīto spiediena vērtību, spiediens ir stabils un uzticams, un spiediens var būt mazspējīgs un regulējams jebkurā laikā. Motors, lai sasniegtu mīksto startu, kompresora kalpošanas laiku un uzturēšanas ciklu būs ievērojami pagarināts. Gaisa kompresora izplūdes daudzumu kontrolē ar gaisa kompresora ātrumu, gaisa vārsta plāksne cilindrā vairs netiek atkārtoti atvērta un aizvērta, un tādi darba apstākļi kā vārsta sēdeklis un atspere ir ievērojami uzlabota, kas ļauj izvairīties no augstas temperatūras un augsta spiediena gāzes plūsmas, un uzturēšanas darba slodze tiek samazināta.

LCD parāda vairāku valodu tekstu un grafiku, LED displeja numurus, intuitīvākus, saskaņā ar jūsu vēlmēm

VFD tilpums ir liela struktūra, lielāks radiators, produktu izmantošanas ātrums, var normāli darboties karstā vidē, piemēram, tropu.

Var pielāgot dažāda veida ievades un izvades režīmus:

1,3p 380 V ievade līdz 380V izvadei.

2. 3P220V ievade uz 3P220V izvadi.

3. 3P660V ievade līdz 3P660V izvadei.

4. 1P220V ievade 380V izvadē 380V.

5. 1p220V ievade 3P220V izvadei.

Izmantojot ātruma izsekošanas funkciju, var labāk startēt.

Tas nāk ar Modbus RTU komunikāciju, un tas var arī ieviest Modbus TCP, Prpfibus un Profinet, pievienojot paplašināšanas kartes.

VFD vadu diagramma.
