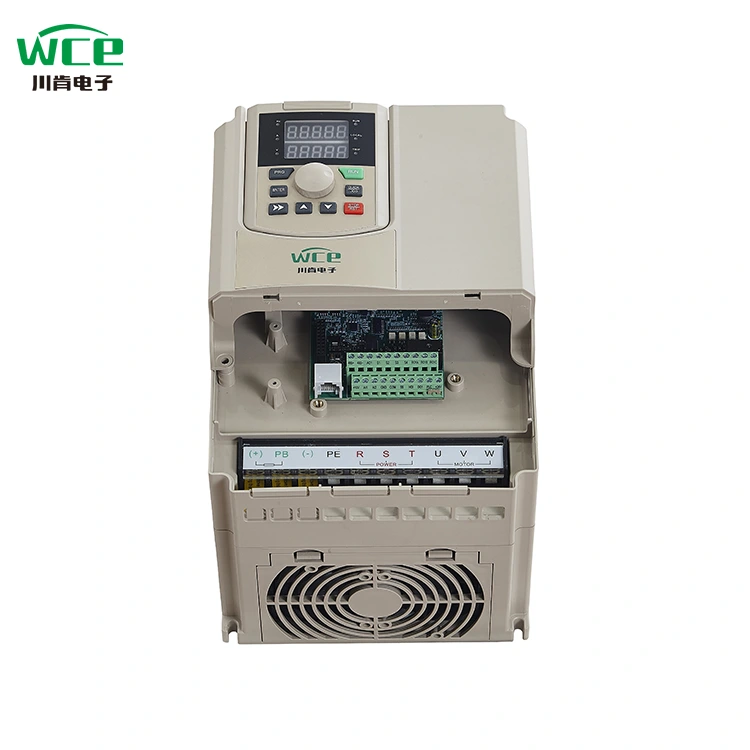

11kW mainīgas frekvences piedziņa sūknim

SCK300 sērija ir augstas veiktspējas invertors, kas paredzēts rūpnieciskai automatizācijai, kas integrē daudzfunkciju un augstas efektivitātes un enerģijas taupīšanu, un tas ir piemērots dažādu rūpniecisko aprīkojuma vadīšanai.

Pamatfunkcijas un priekšrocības

Papildu vektoru vadības tehnoloģija: augsta precīzas ātruma regulēšana un stabila darbība, lieliska dinamiskā reakcija.

Augsta efektivitāte un enerģijas taupīšana: optimizējiet motora darbības efektivitāti un ievērojami samazina enerģijas patēriņu.

Plaša savietojamība: atbalstiet ventilatoru, sūkņu, konveijera jostu, drupinātāju un citu aprīkojuma sarežģītus darba apstākļus.

Lietojumprogrammas scenārijs

Elastīgs pielietojums šādās jomās:

Šķidruma vadība (ventilators, sūkņa slodze)

Materiāla pārnešana (konveijera liks, lifts)

Smagās mašīnas (drupinātājs, maisītāja)

Paplašināšana un jaunināšana

Bezšuvju jauninājums uz SCK350: uzlabojiet veiktspēju un paplašiniet funkcionālos moduļus, aizstājot vadības paneli.

Īpašo aprīkojuma pielāgošana, piemēram, celtņi: Paplašināšanas kartes tiek atbalstītas pēc jaunināšanas, lai izpildītu profesionālo scenāriju prasības, piemēram, griezes momenta kontroli un vairāku motoru sinhronizāciju.

Ar modulāro dizainu un tehnoloģiju uzlabošanu SCK sēriju var pielāgot dažādām rūpniecības automatizācijas vajadzībām, sākot no pamata līdz progresīvam.

Produkta parametrs (specifikācija)

Produkta īpašība

● I/O funkcijas

◆ Ieejas sprieguma diapazons: 220 V/380 V/660V ± 15%

◆ Ievades frekvences diapazons: 47 ~ 63Hz

◆ Izejas sprieguma diapazons: 0 ~ Nominālais ieejas spriegums

Izejas frekvences diapazons: 0 ~ 400Hz

● Perifērijas interfeisa funkcijas

◆ Programmējama digitālā ieeja: 8 ievade

◆ Programmējama analogā ieeja: AI1: 0 ~ 10V ieeja, AI2: 0 ~ 10v vai 0 ~ 20mA INPUT

◆ Atvērt kolektora izvadi: 1 izvade

◆ Releja izvade: 2 izejas

◆ Analog izvade: 2 izejas, attiecīgi 0/4 ~ 20mA vai 0 ~ 10 V

● Tehniskās veiktspējas īpašības

◆ Vadības režīms: nav PG vektora vadības, V/F vadība, griezes momenta vadība.

◆ Pārslodzes jauda: 150% vērtēja strāvu 60s; 180% vērtēja strāvu 10s

◆ Sākuma griezes moments: nav PG vektora kontroles: 0,5Hz/150% (SVC)

◆ Ātruma attiecība: nav PG vektora kontroles: 1: 100

● Funkcionālās funkcijas

◆ Frekvences iestatīšanas režīms: digitālais iestatījums, analogais iestatījums, sērijas sakaru iestatījums, daudz ātrumu, PID iestatīšana utt.

◆ PID vadības funkcija

◆ Daudz ātrumu vadības funkcija: 16 ātruma kontrole

◆ Swing frekvences vadības funkcija

◆ Tūlītēja strāvas padeves pārtraukums, neapturot funkciju

◆ Ātrā/jog atslēgas funkcija: daudzfunkciju īsceļu atslēga, ko brīvi definējuši lietotāji

◆ Automātiska sprieguma regulēšanas funkcija: kad mainās strāvas tīkla spriegums, tas var automātiski saglabāt izejas sprieguma konstanti

◆ Nodrošiniet līdz 25 veidu bojājumu aizsardzības funkcijām: virs strāvas, virs sprieguma, zem sprieguma, virs temperatūras, fāzes zudumi, pārslodze un citas aizsardzības funkcijas

Produktu lietošana

Produktus var izmantot metalurģijas un ķīmiskajā rūpniecībā, kompresoros, celtņos, pašvaldību inženierijas gadījumos.

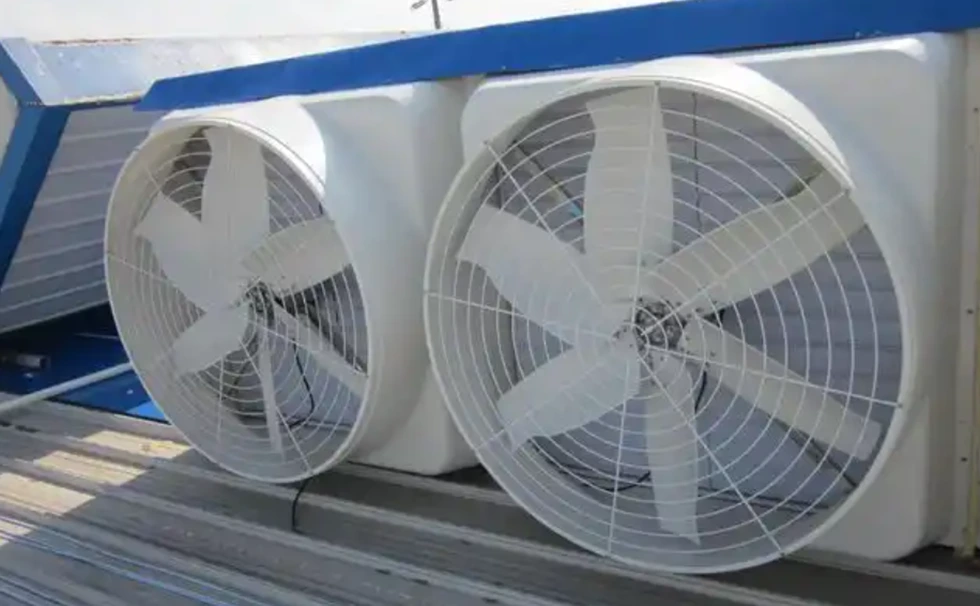

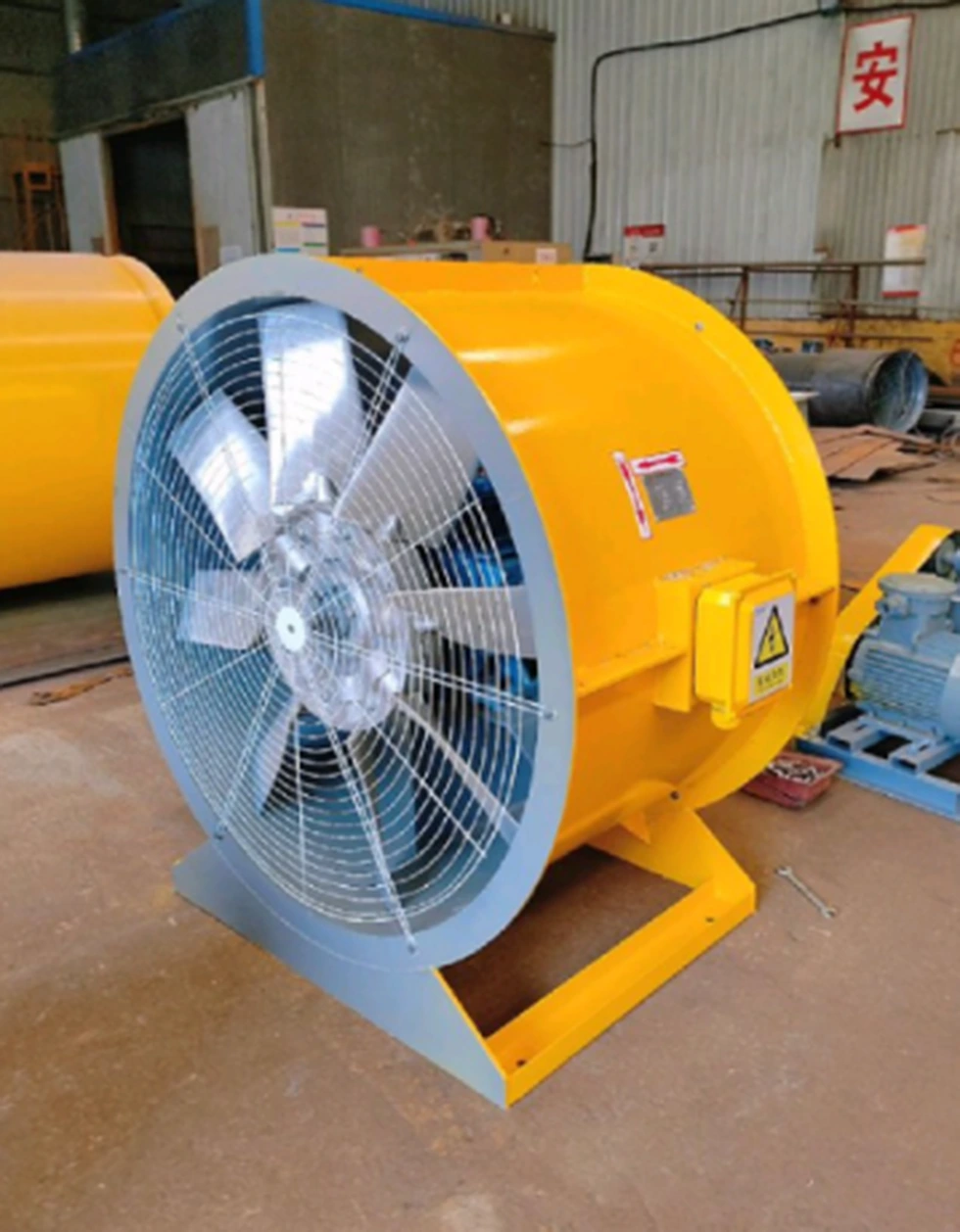

Fani

Frekvences pārveidotāja pielietojums fanu jomā ne tikai ievērojami samazina enerģijas patēriņu, bet arī uzlabo sistēmas precizitāti un automatizācijas līmeni, izmantojot inteliģentu kontroli. WCE SCK300 sērija ar augsto savietojamību un enerģijas taupīšanas algoritmiem var aptvert mazo ventilatoru daudzveidīgās vajadzības lieliem rūpniecības faniem, palīdzot uzņēmumiem sasniegt zaļo un efektīvu ražošanu.

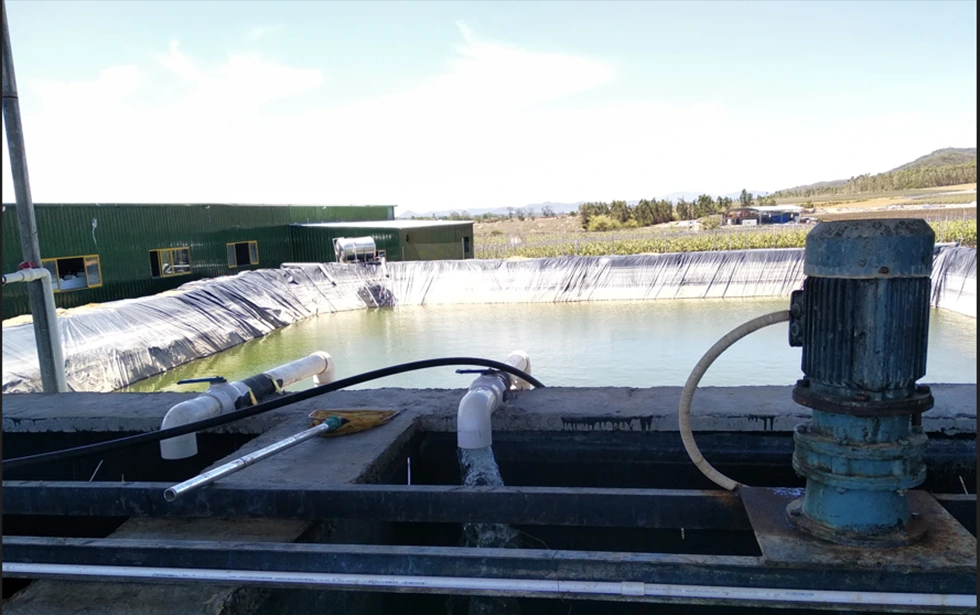

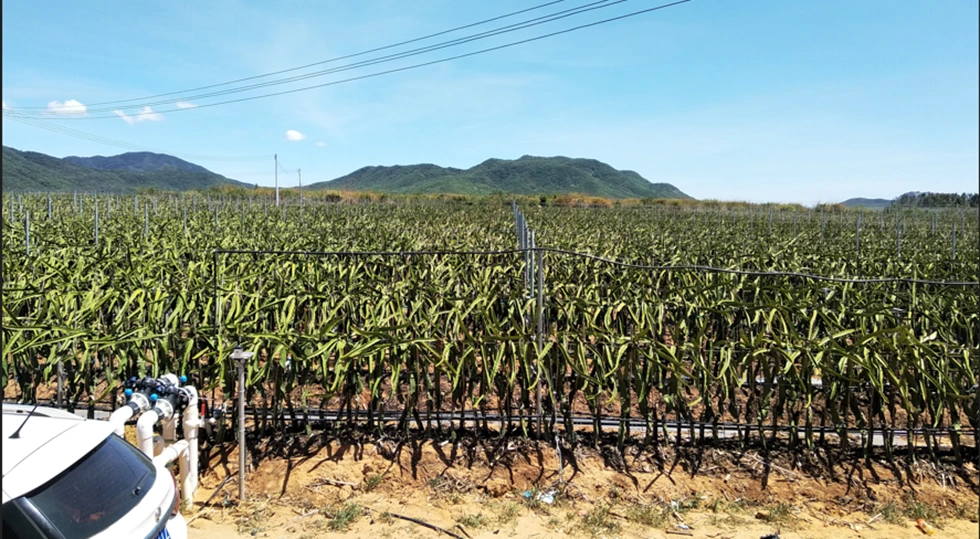

Lauka apūdeņošana

Lauksaimniecības apūdeņošanā VFD pastāvīga spiediena ūdens padeve ir gandrīz standarta. Pirmkārt, sūkņa iedarbināšanas procesā VFD var pakāpeniski palielināt tā darbības frekvenci, lai sūknis varētu darboties lēnām, lai ūdens neizraisītu pārāk lielu ietekmi uz cauruļvadu. Pēc tam VFD var izmantot kopā ar attālā spiediena mērītāju vai spiediena sensoru, lai izlīdzinātu spiedienu mūsu caurulēs. Visbeidzot, VFD var kontrolēt spiediena aizsardzības cauruļvadu, bet arī ar savu pārslodzi, nepietiekamu slodzi, pārmērīgu spiedienu, nepietiekamu aizsardzību, lai samazinātu sūkņa bojājumus.

Ir pieejami divi displeja režīmi:

1.LCD displejs: Nāciet ar ķīniešu un angļu valodas displeju, jūs varat arī pielāgot krievu, portugāļu, spāņu, persiešu un citas valodās.

2.Eddisply: tradicionālais digitālās caurules displejs, dubultās līnijas displejs, vienlaikus ievērojiet divus datu komplektus.

VFD pieņem plašu un liela mēroga konstrukcijas dizainu, integrē liela izmēra dzesēšanas komponentus, un tam ir augsta slodzes nepārtrauktas darbības iespējas un augstas efektivitātes izmantošanas ātrums. Stiprinot dzesēšanas sistēmu un augstas temperatūras izturīgu komponentu izvēli, tā var stabili pielāgoties augstai temperatūrai un skarbiem darba apstākļiem, piemēram, tropiskiem.

Var pielāgot dažāda veida ievades un izvades režīmus:

1,3p 380 V ievade līdz 380V izvadei.

2. 3P220V ievade uz 3P220V izvadi.

3. 3P660V ievade līdz 3P660V izvadei.

4. 1P220V ievade 380V izvadē 380V.

5. 1p220V ievade 3P220V izvadei.

Izmantojot ātruma izsekošanas funkciju, var labāk startēt.

Tas nāk ar Modbus RTU komunikāciju, un tas var arī ieviest Modbus TCP, Prpfibus un Profinet, pievienojot paplašināšanas kartes.

VFD vadu diagramma.
