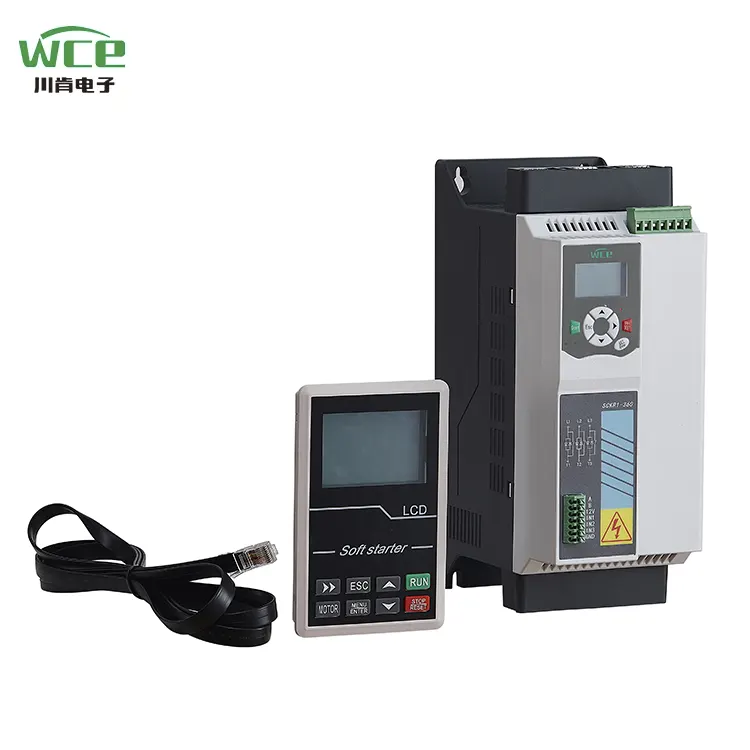

3 fāze 380V, kas iebūvēts apvedceļā ar mīksto starteri 30A 45A

Inteliģenta mijiedarbība un ērta darbība: 3 fāzes 380 V iebūvētais mīkstais starteris 30A 45A ir aprīkots ar LCD šķidruma kristāla displeja ekrānu. Saskarnes dizains ir vienkāršs un intuitīvs, un darbības pieredze ir vienmērīga un ērta. Sistēma ir aprīkota ar displeja funkcijām gan ķīniešu, gan angļu valodā, un tā atbalsta konkrētu nacionālo valodu pielāgošanu, pilnībā apmierinot lietotāju vajadzības dažādos reģionos.

Vairāku komunikāciju un attālā inteliģenta kontrole: Tas ir aprīkots ar standarta Modbus 485 komunikācijas funkciju, kā arī atbalsta pielāgotas komunikācijas metodes, piemēram, Siemens Profibus protokolu un mobilā tālruņa lietotni, palīdzot lietotājiem sasniegt efektīvu attālo atkļūdošanu un precīzu kontroli un pārkāpt telpiskos ierobežojumus.

Izcils sniegums un ilgstoša izturība: Aprīkots ar pavisam jaunu pielāgotu DC kontaktoru, salīdzinot ar parastajiem maiņstrāvas kontaktoriem, tā veiktspēja tiek uzlabota 3 reizes, siltums tiek samazināts par 2,6 reizes, drošību palielina par 25%, enerģijas taupīšanas efektivitāte sasniedz 20%, un kalpošanas laiks pārsniedz 100 000 reizes, nodrošinot uzticamu garantiju aprīkojuma stabilai darbībai.

Efektīva karstuma izkliede un stabila darbība: Aprīkots ar 24 V ātrgaitas līdzstrāvas ventilatoru un novatorisku 360 ° visaptverošo siltuma izkliedes dizainu, tas nodrošina spēcīgu vēja spēku, nodrošinot, ka aprīkojums uztur labu karstuma izkliedes stāvokli un stabilu veiktspēju visā darbības laikā.

Dziļa sadarbība un kvalitātes jaunināšana: Mēs esam sasnieguši dziļu sadarbību ar vietējo biržas sarakstā iekļauto uzņēmumu Hubei Taiji un pieņēmušiem pielāgotiem moduļiem un tiristoriem, kas atšķiras no kopīgajiem tirgū esošajiem moduļiem. Tas ievērojami palielina kravas ietilpību un ir stabils pamats efektīvai aprīkojuma darbībai.

Racionalizēts dizains, izmaksu ietaupījums:Nav nepieciešams instalēt ārējos apvedceļa kontaktorus, efektīvi ietaupot uzstādīšanas vietu, samazinot kabeļu izmaksas, vienkāršot instalēšanas procesu un padarot instalēšanu ērtāku un ātrāku.

Humanizēts dizains, bez raizes instalācija: Tas pieņem preses tipa vadības termināļa kontaktligzdu, kuru ir vienkārši un ērti uzstādīt un darboties. Vienkārši nospiediet termināli, lai aizpildītu elektroinstalāciju, un pēc tam atlaidiet to, lai salabotu vadu, kas ievērojami uzlabo uzstādīšanas efektivitāti.

Simulācijas pārbaude, uzticama pārbaude: Tas ir aprīkots ar darbības simulācijas funkciju. Pat tad, ja mīkstā startera galvenā ķēde nav savienota ar barošanas avota spriegumu, tā var simulēt motora sākuma, darbības un apstāšanās procesu, ātri apstiprinot, vai mīkstā startera komponentu darba stāvoklis ir normāls.

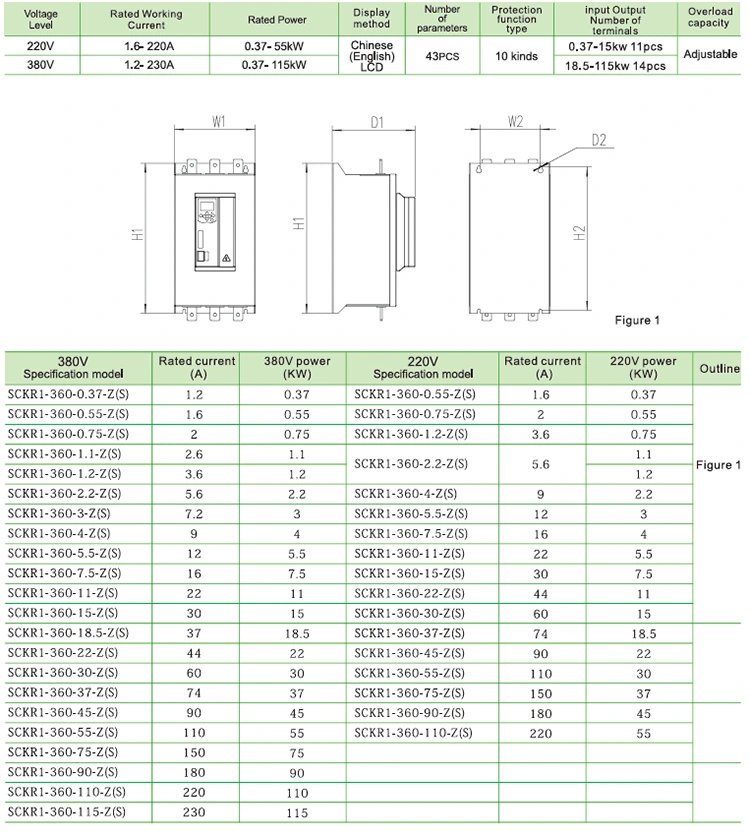

Produkta parametrs (specifikācija)

Produkta īpašība

1. Komunikācijas funkcija

Nāk ar Modbus RTU komunikāciju, PROFIBUS un PROFINET komunikāciju var pievienot, pievienojot paplašināšanas kartes.

2, var būt ārējā tastatūra +4 līnijas LCD ekrāns

Tastatūru var ātri ievietot un noņemt, lai apmierinātu attālās darbības vajadzības.

3, visaptverošāka motora aizsardzības funkcija

Aizsardzība pret spriegumu, nepietiekama sprieguma aizsardzība, aizsardzība pret pārslodzi, aizsardzība pret pārslodzi, nepietiekama līmeņa aizsardzība, fāzes zudumu aizsardzība, apvedceļa kļūme, tiristora kļūme, trīsfāzu strāvas nelīdzsvarotība, aizsardzība pret pārkaršanu utt.

4, plašs barošanas avota sprieguma diapazons

Atbilst galvenajam barošanas avota ieejas spriegumam 220-380 V vispārīgi.

5. Pluggable Terminals

Viens sakaru termināļu komplekts, četras digitālo ievades termināļu grupas, viena analogās izvades komplekts, divi programmējamu releju komplekti

◆ Trīsfāžu barošanas avots: AC220V, AC380V ± 10%

◆ Novērtēta strāva: 1.2A-230a,

◆ Piemērojamais motors: Vispārīgais vāveres būra tipa maiņstrāvas asinhronais motors

◆ Sākuma režīms: sprieguma rampa, strāvas uzbraukšana, griezes moments

◆ Autostāvvietas režīms: mīksta pietura, bezmaksas pietura ， bremžu pietura, adaptīvā pietura.

◆ Loģikas ievade: pretestība 1,8kΩ, jauda +24V

◆ Sākuma frekvence: ieteicams sākt ne vairāk kā 10 reizes stundā

◆ Aizsardzības līmenis: IP20

◆ Dzesēšanas režīms: gaisa dzesēšana

◆ Instalācijas režīms: sienas piekāršana

◆ Vides apstākļi: augstums pārsniedz 2000 metrus, attiecīgi jāsamazina, un apkārtējā temperatūra ir no -10 līdz +40 ° C

Atbilstošais mitrums nepārsniedz 95%(20 ℃ ± 5 ℃), nav viegli uzliesmojošas, sprādzienbīstamas, kodīgas gāzes, bez vadītspējīgiem putekļiem, iekštelpu uzstādīšana, laba ventilācija, vibrācija, kas mazāka par 0,5 g

Produktu lietošana

Produktu var izmantot tādos gadījumos kā ventilatori, ūdens sūkņi, lauksaimniecības zemju apūdeņošana un horizontālā konveijera lentes pārvadāšana.

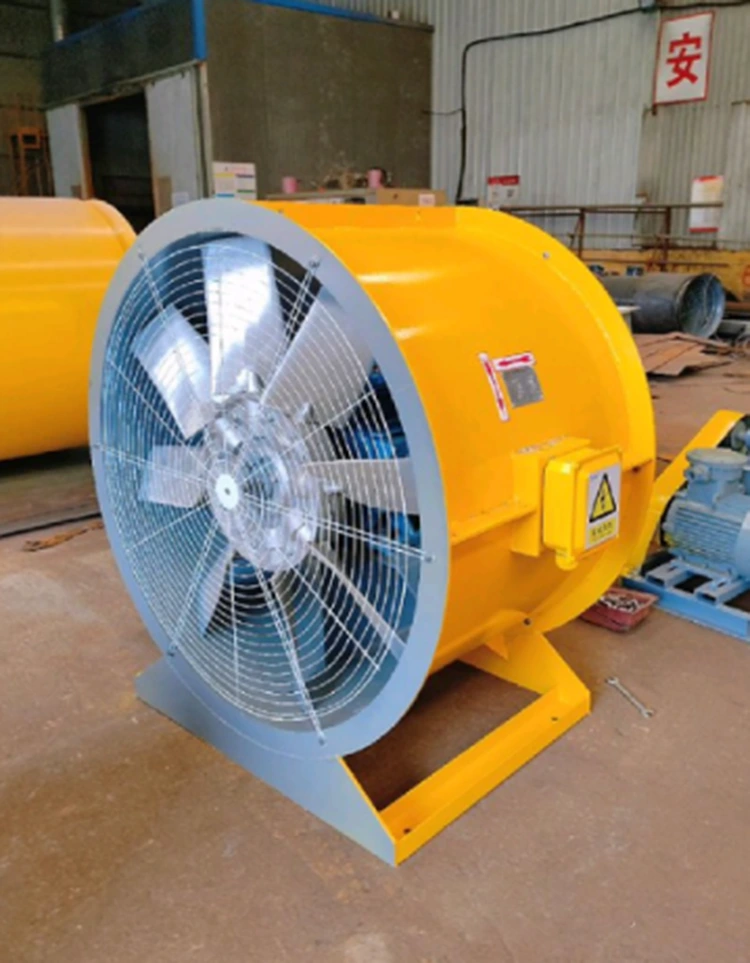

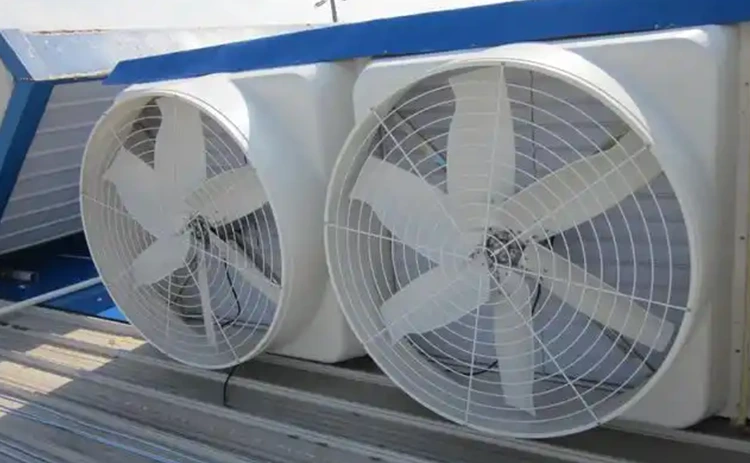

Fani

Mīkstais starteris ne tikai ievērojami samazina ventilatora berzi un inerci, ņemot vērā asmeņa un rotora lielo inerci, bet arī izvairās no ventilatora gultņa, jostas, asmeņa un citām detaļām pārmērīga momentāna griezes momenta dēļ. WCE SCKR1-360 sērijas mīkstie starteri ar augsto savietojamības un enerģijas taupīšanas algoritmiem var aptvert dažādas vajadzības no maziem faniem līdz lieliem rūpnieciskiem faniem, palīdzot uzņēmumiem sasniegt zaļo un efektīvu ražošanu. Mīkstā starta pielietojums uz ventilatoru efektīvi atrisina augstas starta strāvas un mehāniskā šoka problēmas, it īpaši scenārijam, kam nav nepieciešama ātruma regulēšana, bet kurai nepieciešama maiga sākšana un apstāšanās. Galvenais ir saprātīga izvēle un parametru iestatījumi, kas var ievērojami uzlabot sistēmas uzticamību un ekonomiku.

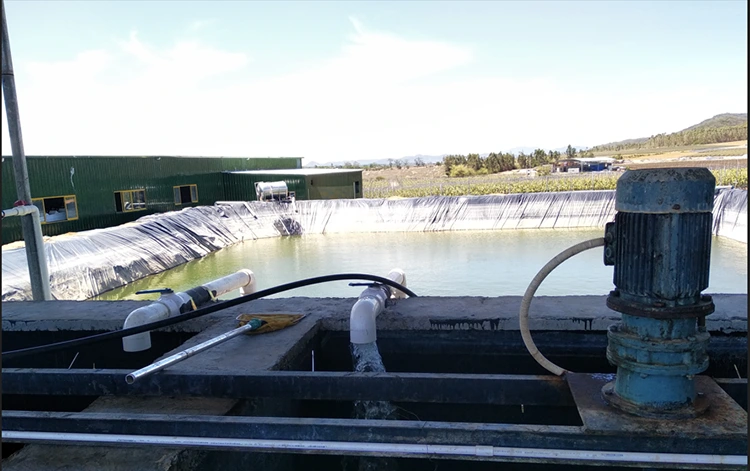

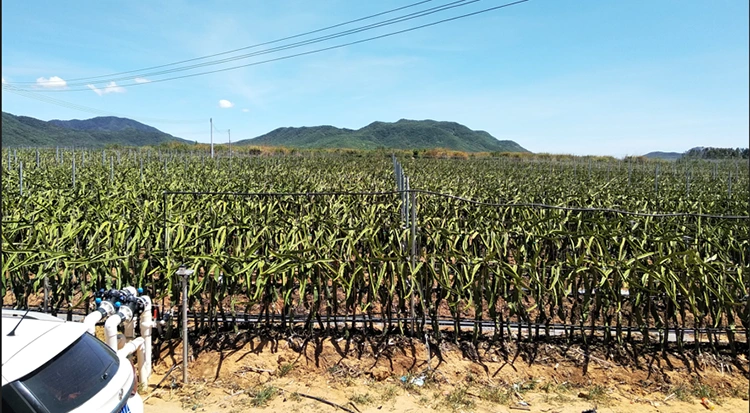

Lauka apūdeņošana

Salīdzinot ar frekvences pārveidotājiem, mīkstie starteri maksā mazāk un ir piemēroti apūdeņošanas scenārijiem bez ātruma regulēšanas. Lauka apūdeņošanas sistēmā mīkstais starteris galvenokārt darbojas uz trīsfāzu asinhrono motoru, kas virza ūdens sūkni, un pieņem sprieguma slīpuma sākumu vai strāvas ierobežotu sākuma režīmu, lai motora ātrums tiktu pakāpeniski palielināts no nulles līdz nominālajam ātrumam, izvairoties no momentāna augstas strāvas, ko rada tradicionālais tiešais sākums. Izslēdzot, izvēles mīkstas pieturas funkcija, lineāri samazinot spriegumu, lai maigi samazinātu sūkņa ātrumu, kavē ūdens āmura efektu. Mīkstais starteris efektīvi atrisina sūkņa motora augstas strāvas ietekmes, mehāniskā sprieguma koncentrācijas un ūdens āmura efekta problēmas, izmantojot elastīgu sākuma apstāšanos un vairākus aizsardzības mehānismus lauka apūdeņošanas sistēmā, un ievērojami uzlabo sistēmas uzticamību un ekonomiku.

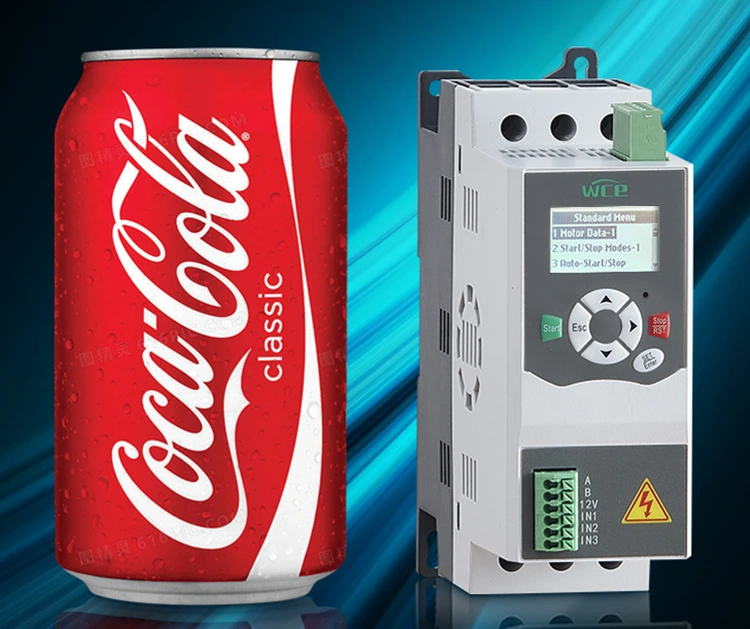

Ar mazāku izmēru un tilpumu tas var tieši aizstāt Star-Delta kontaktorus, ietaupot materiālus un vietu.

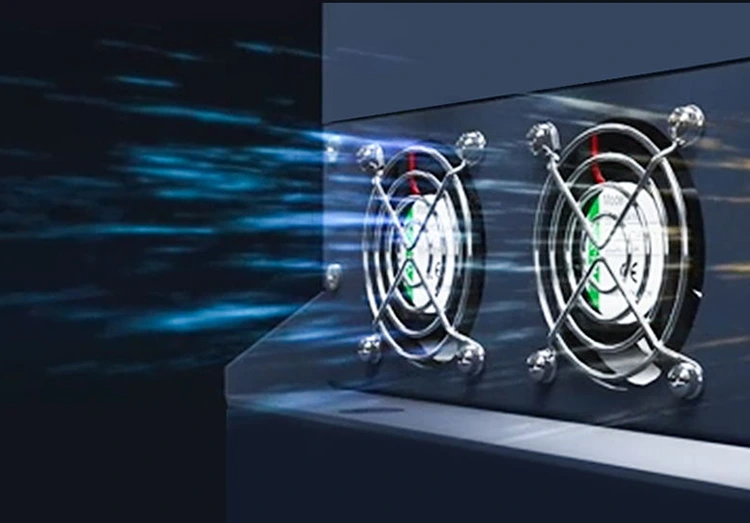

Tiristors ar iekšēju apvedceļa mīksto starteri darbojas tikai starta laikā un pārslēdzas uz kontaktoru darbības laikā, tāpēc tas rada mazāk siltuma. Tomēr mēs joprojām uzstādījām ventilatoru, lai atdzesētu kontaktoru. Instalējiet ventilatoru, lai to atdzesētu. All18.5kW un virs 360 sērijas mīkstie starteri ir aprīkoti ar 24 V ātrgaitas līdzstrāvas ventilatoriem, nodrošinot 360 ° visaptverošu siltuma izkliedi un spēcīgāku vēja spēku. Tas ne tikai samazina negaidītu izslēgšanu, ko izraisa pārkaršana, bet arī ievērojami pagarina mīkstā starta kalpošanas laiku.

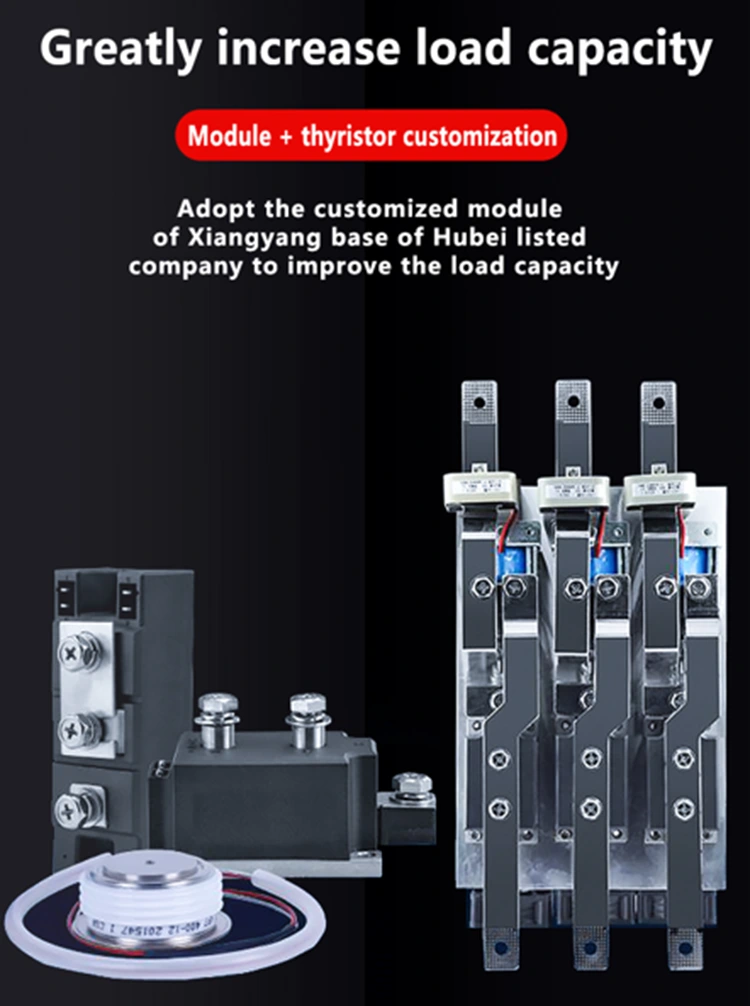

Mums ir dziļa sadarbība ar vietējo biržas sarakstā iekļauto uzņēmumu Hubei Taiji, un, lai uzlabotu slodzes jaudu, mēs izmantojam pielāgotus moduļus un tiristorus, kas atšķiras no tirgū piegādātajiem vispārējiem moduļiem. Arī mūsu DC kontaktori ir īpaši pielāgoti, visi ar sudraba kontaktiem. Kontaktu kontakta virsma ir lielāka un var sasniegt gandrīz 100 000 saderināšanās laiku, ievērojami palielinot kalpošanas laiku.

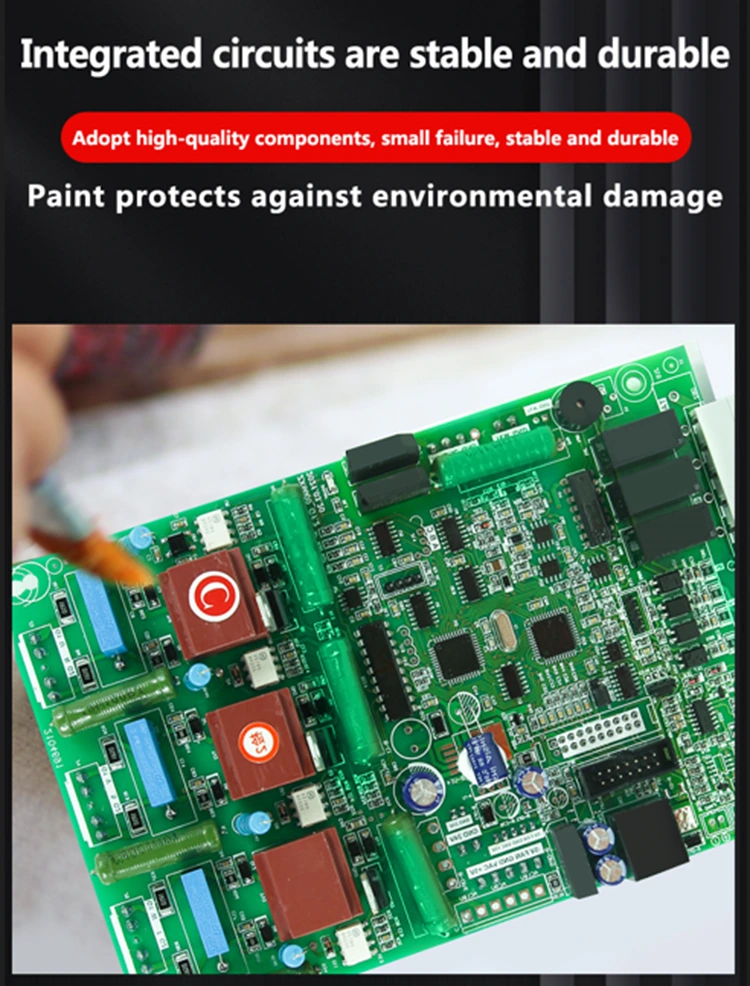

Mīksto startera ķēdes dēļa krāsas (parasti trīs pretstatu, izolācijas krāsas vai mitruma necaurlaidīga pārklājuma) galvenais mērķis ir aizsargāt ķēdes plates stabilitāti un dzīvi sarežģītā darba vidē, lai nodrošinātu, ka cirkulācijas plāksnes kalpošanas laiks ir ilgāks, mēs visi izmantojam augstas kvalitātes pleķus un spraudņus, mitrus, kas ir mitrums, kas ir ļoti zems. Palielināta izturība un drošība.

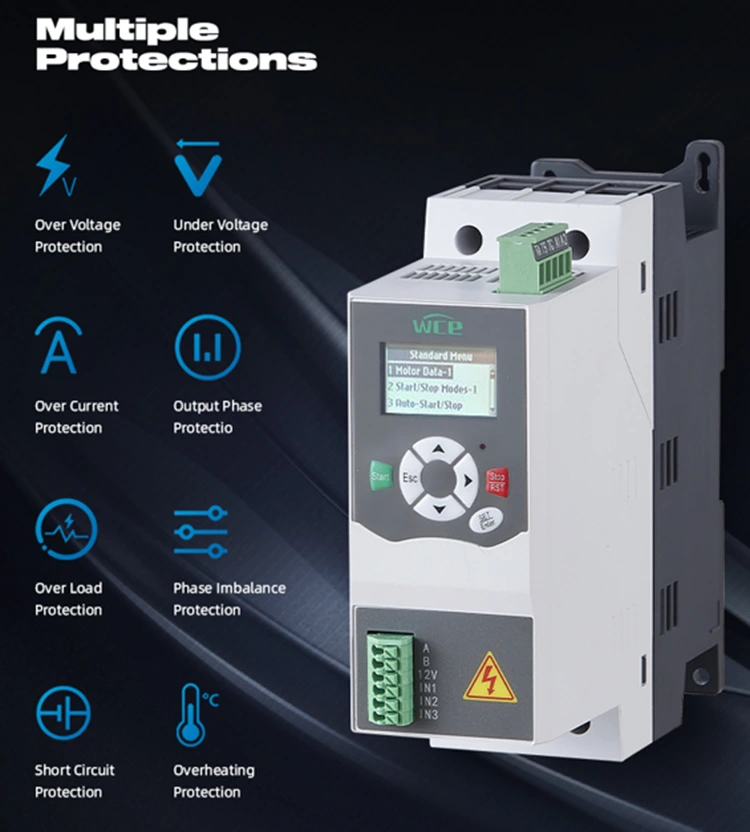

Vairākas aizsardzības funkcijas: Nepietiekama sprieguma aizsardzība, aizsardzība pret pārslodzi, aizsardzība pret pārslodzi, aizsardzība pret pārslodzi, aizsardzība pret fāzi, trīsfāžu nelīdzsvarotība utt.

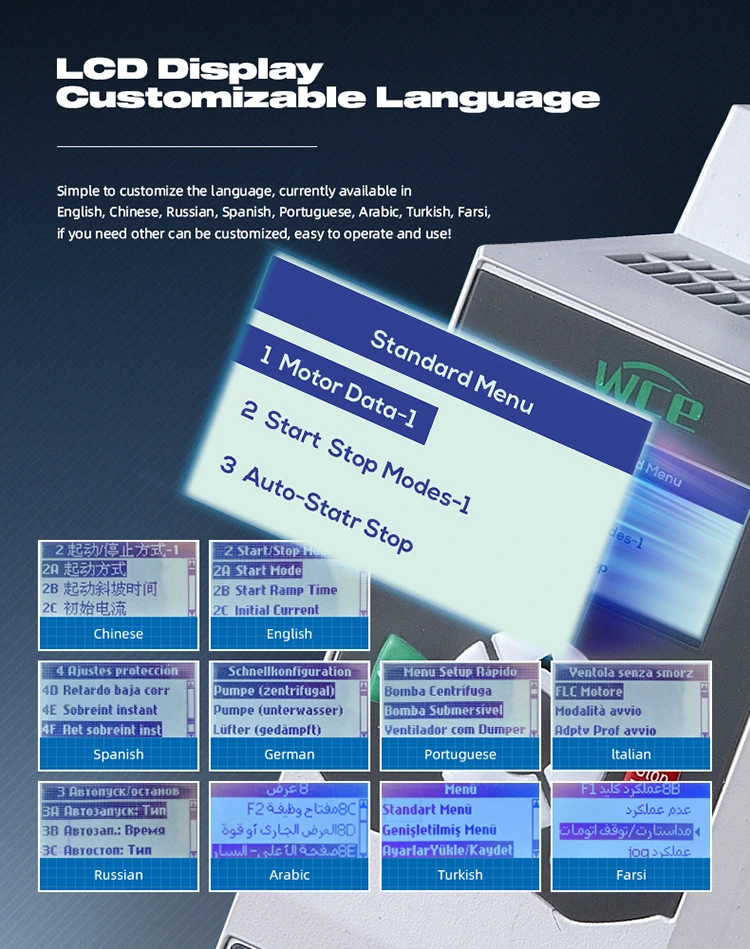

Augstas izšķirtspējas LCD četru līniju displejs, viegli darbināms. Tas nāk ar vairākiem nacionālās valodas displejiem, un to var pielāgot, kad tas ir nepieciešams.

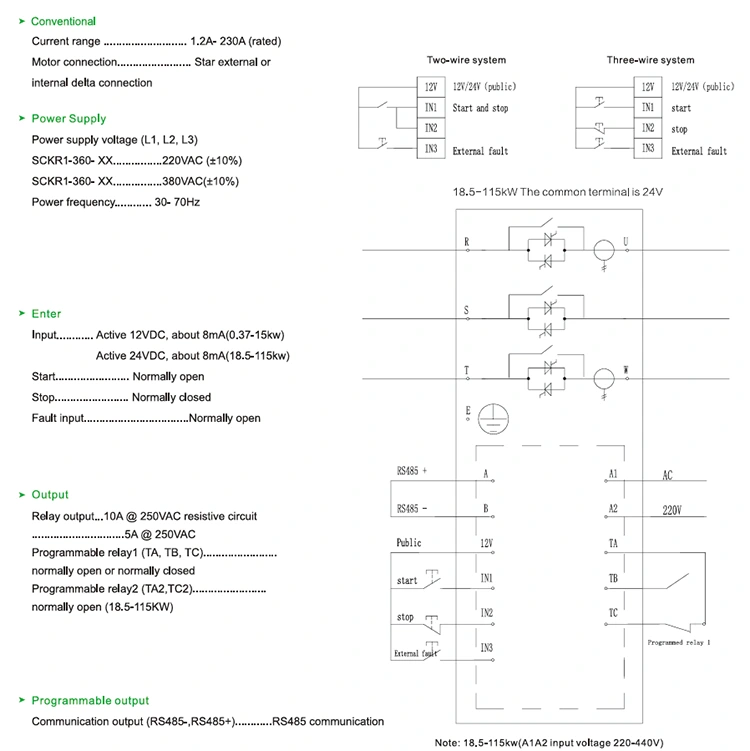

Mīkstā startera vadu diagramma.
