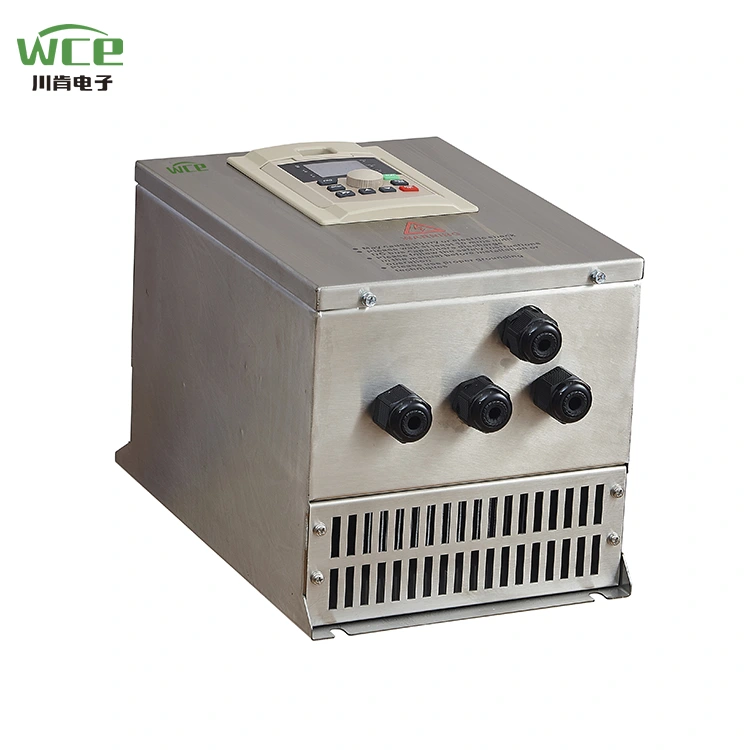

45kW ūdens sūkņa frekvences invertors

WCE SCK300 sērijas diskdziņi ir augstas veiktspējas, daudzfunkcionāli diskdziņi, kas paredzēti rūpnieciskai automatizācijai, ko plaši izmanto ventilatoros, sūkņos, konveijera jostās, drupinātājos un citā aprīkojumā. Tās pamatā tiek izmantota uzlabota vektora kontroles tehnoloģija, kurai ir ātrgaitas regulēšanas precizitātes, enerģijas taupīšanas un augstas efektivitātes, stabilas darbības utt. Raksturlielumi, un tas var apmierināt dažādu rūpniecības scenāriju vajadzības. Mēs esam arī izgatavojuši pielāgotus risinājumus mobilo drupinātāju invertora vadības skapjiem, kas lieliski darbojas daudzās vietās visā valstī.

Produkta parametrs (specifikācija)

Produkta īpašība

● I/O funkcijas

◆ Ieejas sprieguma diapazons: 220 V/380 V/660V ± 15%

◆ Ievades frekvences diapazons: 47 ~ 63Hz

◆ Izejas sprieguma diapazons: 0 ~ Nominālais ieejas spriegums

Izejas frekvences diapazons: 0 ~ 400Hz

● Funkcionālās funkcijas

◆ Frekvences iestatīšanas režīms: digitālais iestatījums, analogais iestatījums, sērijas sakaru iestatījums, daudz ātrumu, PID iestatīšana utt.

◆ PID vadības funkcija

◆ Daudz ātrumu vadības funkcija: 16 ātruma kontrole

◆ Swing frekvences vadības funkcija

◆ Tūlītēja strāvas padeves pārtraukums, neapturot funkciju

◆ Ātrā/jog atslēgas funkcija: daudzfunkciju īsceļu atslēga, ko brīvi definējuši lietotāji

◆ Automātiska sprieguma regulēšanas funkcija: kad mainās strāvas tīkla spriegums, tas var automātiski saglabāt izejas sprieguma konstanti

◆ Nodrošiniet līdz 25 veidu bojājumu aizsardzības funkcijām: virs strāvas, virs sprieguma, zem sprieguma, virs temperatūras, fāzes zudumi, pārslodze un citas aizsardzības funkcijas

● Perifērijas interfeisa funkcijas

◆ Programmējama digitālā ieeja: 8 ievade

◆ Programmējama analogā ieeja: AI1: 0 ~ 10V ieeja, AI2: 0 ~ 10v vai 0 ~ 20mA INPUT

◆ Atvērt kolektora izvadi: 1 izvade

◆ Releja izvade: 2 izejas

◆ Analog izvade: 2 izejas, attiecīgi 0/4 ~ 20mA vai 0 ~ 10 V

● Tehniskās veiktspējas īpašības

◆ Vadības režīms: nav PG vektora vadības, V/F vadība, griezes momenta vadība.

◆ Pārslodzes jauda: 150% vērtēja strāvu 60s; 180% vērtēja strāvu 10s

◆ Sākuma griezes moments: nav PG vektora kontroles: 0,5Hz/150% (SVC)

◆ Ātruma attiecība: nav PG vektora kontroles: 1: 100

Produktu lietošana

Produktus var izmantot kalnrūpniecībā, ventilatoros, sūkņos, jaunu enerģijas aprīkojumā un citos gadījumos.

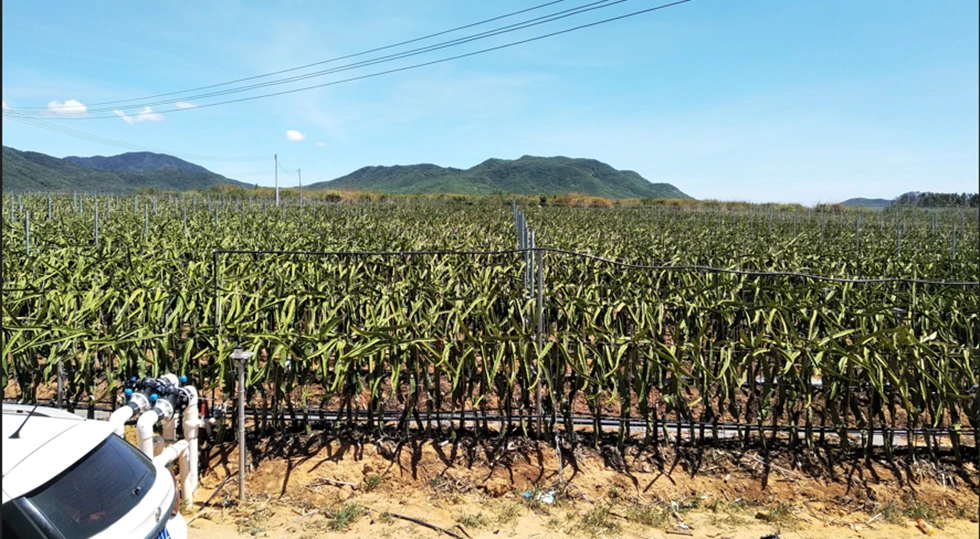

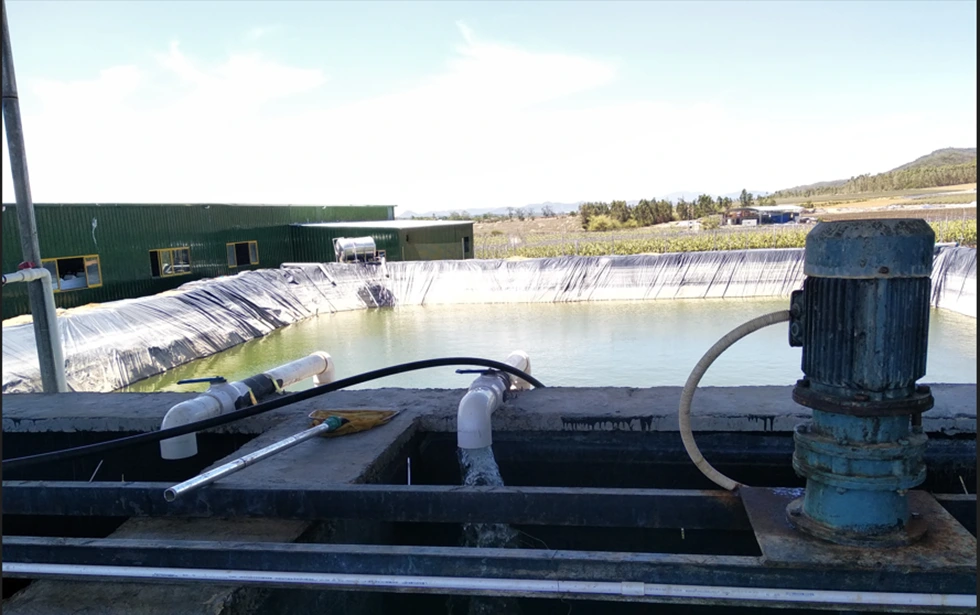

Lauka apūdeņošana

Lauksaimniecības apūdeņošanā VFD pastāvīga spiediena ūdens padeve ir gandrīz standarta. Pirmkārt, sūkņa iedarbināšanas procesā VFD var pakāpeniski palielināt tā darbības frekvenci, lai sūknis varētu darboties lēnām, lai ūdens neizraisītu pārāk lielu ietekmi uz cauruļvadu. Pēc tam VFD var izmantot kopā ar attālā spiediena mērītāju vai spiediena sensoru, lai izlīdzinātu spiedienu mūsu caurulēs. Visbeidzot, VFD var kontrolēt spiediena aizsardzības cauruļvadu, bet arī ar savu pārslodzi, nepietiekamu slodzi, pārmērīgu spiedienu, nepietiekamu aizsardzību, lai samazinātu sūkņa bojājumus.

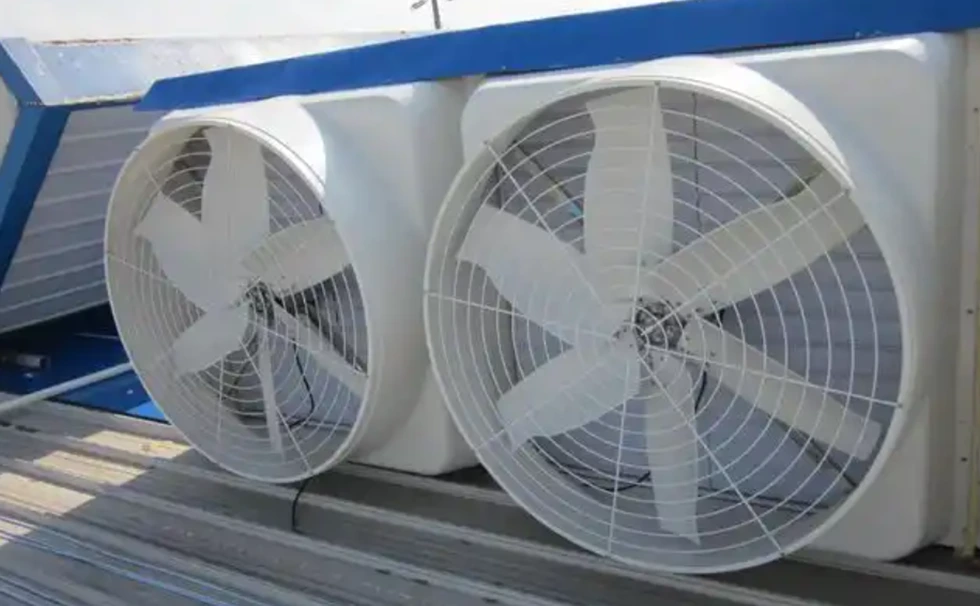

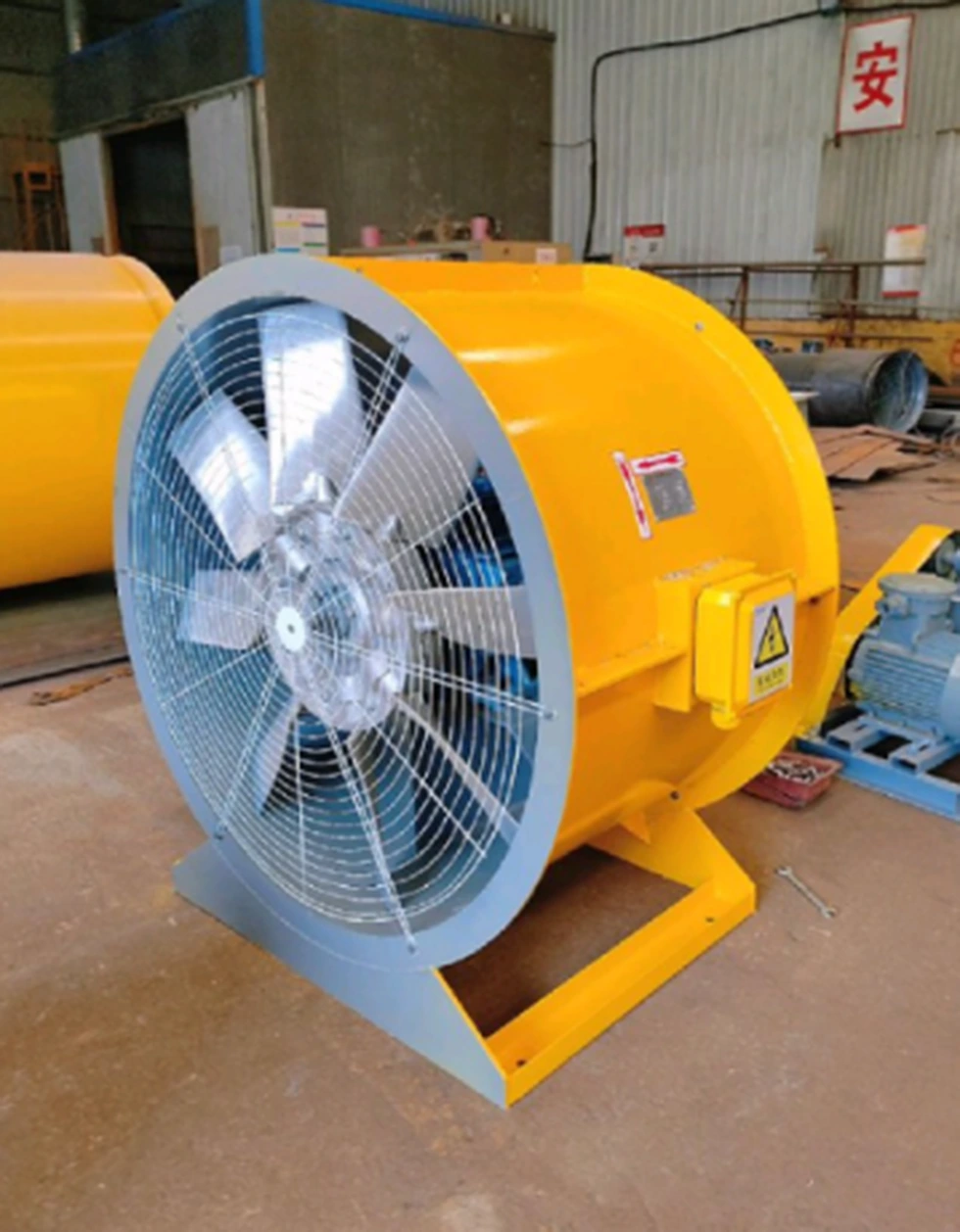

Fani

Frekvences pārveidotāja pielietojums fanu jomā ne tikai ievērojami samazina enerģijas patēriņu, bet arī uzlabo sistēmas precizitāti un automatizācijas līmeni, izmantojot inteliģentu kontroli. WCE SCK300 sērija ar augsto savietojamību un enerģijas taupīšanas algoritmiem var aptvert mazo ventilatoru daudzveidīgās vajadzības lieliem rūpniecības faniem, palīdzot uzņēmumiem sasniegt zaļo un efektīvu ražošanu.

LCD parāda vairāku valodu tekstu un grafiku, LED displeja numurus, intuitīvākus, saskaņā ar jūsu vēlmēm

VFD tilpums ir liela struktūra, lielāks radiators, produktu izmantošanas ātrums, var normāli darboties karstā vidē, piemēram, tropu.

Var pielāgot dažāda veida ievades un izvades režīmus:

1,3p 380 V ievade līdz 380V izvadei.

2. 3P220V ievade uz 3P220V izvadi.

3. 3P660V ievade līdz 3P660V izvadei.

4. 1P220V ievade 380V izvadē 380V.

5. 1p220V ievade 3P220V izvadei.

Izmantojot ātruma izsekošanas funkciju, var labāk startēt.

Tas nāk ar Modbus RTU komunikāciju, un tas var arī ieviest Modbus TCP, Prpfibus un Profinet, pievienojot paplašināšanas kartes.

VFD vadu diagramma.
