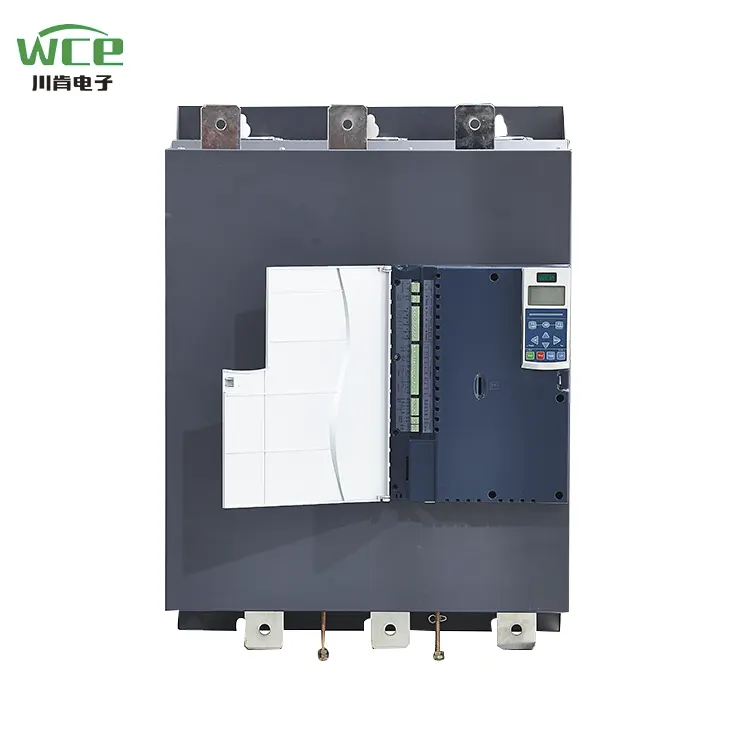

500kW iebūvēts apvedceļā ar mīksto starteri

Inteliģenta mijiedarbība un ērta darbība: 7000 sērijas mīkstie starteri ir aprīkoti ar LCD šķidruma kristāla displejiem, tai ir vienkāršs un intuitīvs interfeisa dizains un vienmērīga un ērta darbības pieredze. Sistēma ir aprīkota ar 8 valodu displeja funkciju un atbalsta konkrētu nacionālo valodu pielāgošanu, pilnībā apmierinot lietotāju vajadzības dažādos reģionos.

Vairāku komunikāciju un attālā inteliģenta kontrole:Tas ir aprīkots ar standarta Modbus 485 komunikācijas funkciju, kā arī atbalsta pielāgotas komunikācijas metodes, piemēram, Siemens Profibus protokolu un mobilā tālruņa lietotni, palīdzot lietotājiem sasniegt efektīvu attālo atkļūdošanu un precīzu kontroli un pārkāpt telpiskos ierobežojumus.

Izcils sniegums un ilgstoša izturība: Aprīkots ar pavisam jaunu pielāgotu DC kontaktoru, salīdzinot ar parastajiem maiņstrāvas kontaktoriem, tā veiktspēja tiek uzlabota 3 reizes, siltums tiek samazināts par 2,6 reizes, drošību palielina par 25%, enerģijas taupīšanas efektivitāte sasniedz 20%, un kalpošanas laiks pārsniedz 100 000 reizes, nodrošinot uzticamu garantiju aprīkojuma stabilai darbībai.

Efektīva karstuma izkliede un stabila darbība:Aprīkots ar 24 V ātrgaitas līdzstrāvas ventilatoru un novatorisku 360 ° visaptverošo siltuma izkliedes dizainu, tas nodrošina spēcīgu vēja spēku, nodrošinot, ka aprīkojums uztur labu karstuma izkliedes stāvokli un stabilu veiktspēju visā darbības laikā.

Dziļa sadarbība un kvalitātes jaunināšana: Mēs esam sasnieguši dziļu sadarbību ar vietējo biržas sarakstā iekļauto uzņēmumu Hubei Taiji un pieņēmušiem pielāgotiem moduļiem un tiristoriem, kas atšķiras no kopīgajiem tirgū esošajiem moduļiem. Tas ievērojami palielina kravas ietilpību un ir stabils pamats efektīvai aprīkojuma darbībai.

Racionalizēts dizains, izmaksu ietaupījums:Nav nepieciešams instalēt ārējos apvedceļa kontaktorus, efektīvi ietaupot uzstādīšanas vietu, samazinot kabeļu izmaksas, vienkāršot instalēšanas procesu un padarot instalēšanu ērtāku un ātrāku.

Inovatīva kontrole, viegla sākšana: Salīdzinot ar parastajiem mīkstajiem starteriem, ir pievienota jauna kvadrātveida griezes momenta sākuma vadības metode, nodrošinot lielāku sākuma griezes momentu, sasniedzot vieglu un vienmērīgu sākumu un pielāgojoties sarežģītākiem darba apstākļiem.

Reālā laika uzraudzība, drošības nodrošināšana:Aprīkots ar PT100 ieejas termināli, tas var uzraudzīt motora temperatūru reālā laikā, nekavējoties satvert motora darbības stāvokli, efektīvi novērst kļūdas, ko rada patoloģiska temperatūra, un nodrošina motora drošu darbību.

Humanizēts dizains, bez raizes instalācija: Tas pieņem spraudņu un vilkšanas vadības termināļu blokus, padarot instalēšanu un darbību vienkāršu un ērtu. Vienkārši atvienojiet termināļa blokus, lai pabeigtu vadu, un pēc tam tos atkārtoti injicējiet, kas ievērojami uzlabo uzstādīšanas efektivitāti.

Simulācijas pārbaude, uzticama pārbaude: Tas ir aprīkots ar darbības simulācijas funkciju. Pat tad, ja mīkstā startera galvenā ķēde nav savienota ar barošanas avota spriegumu, tā var simulēt motora sākuma, darbības un apstāšanās procesu, ātri apstiprinot, vai mīkstā startera komponentu darba stāvoklis ir normāls.

Ārkārtas atbalsts un nepārtraukta darbība: Ir pievienota ārkārtas starta funkcija. Pat pēkšņas tiristora fāzes sadalīšanās gadījumā mīkstais starteris joprojām var uzturēt normālu darbību, nodrošinot galveno aprīkojuma nepārtrauktu darbību un samazinot izslēgšanas risku.

Produkta parametrs (specifikācija)

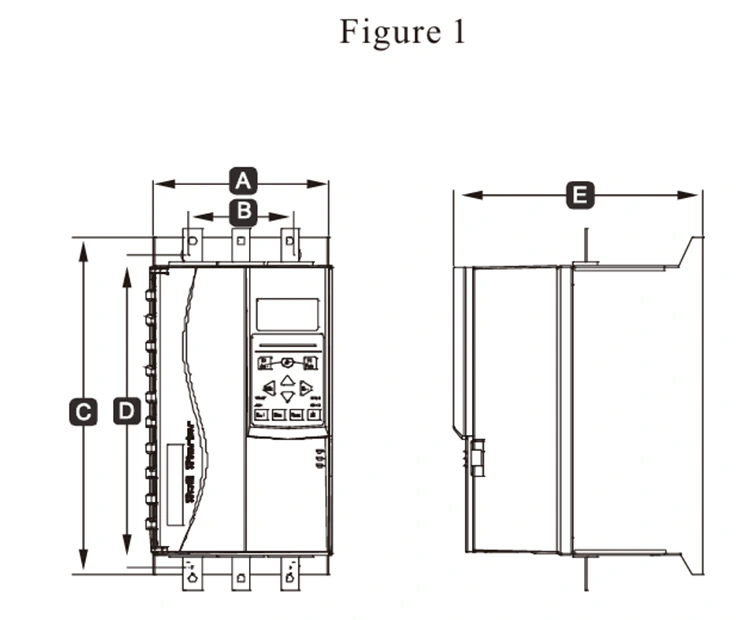

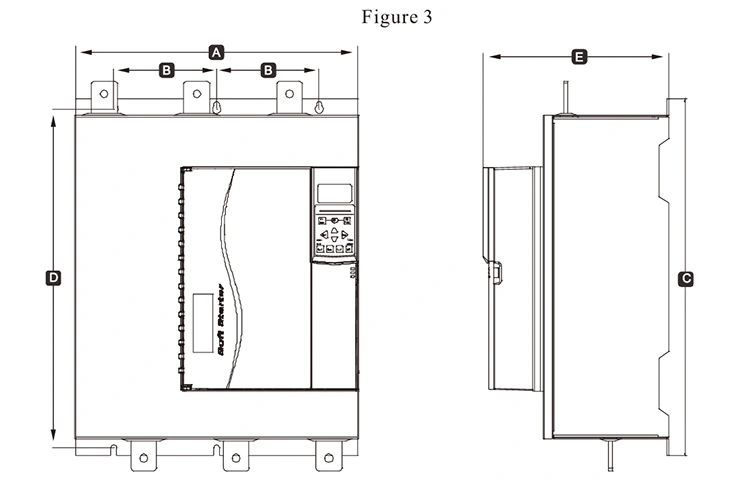

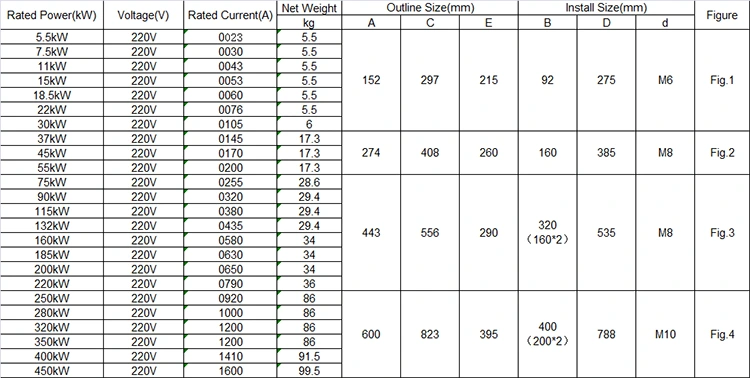

Lielums, svars un strāva 220 V

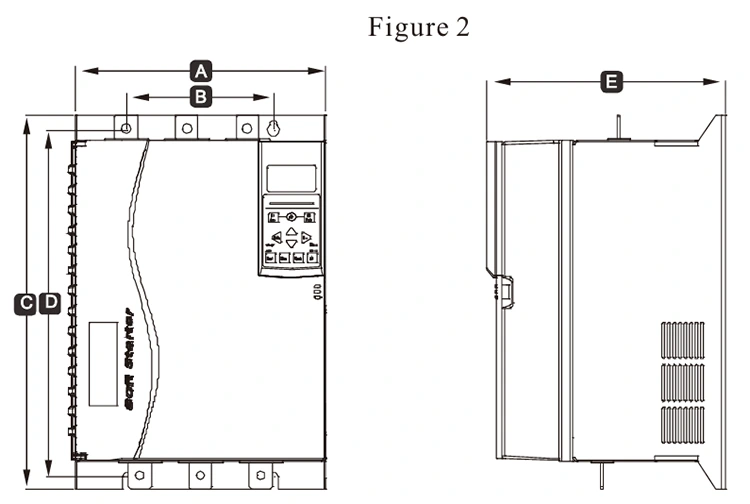

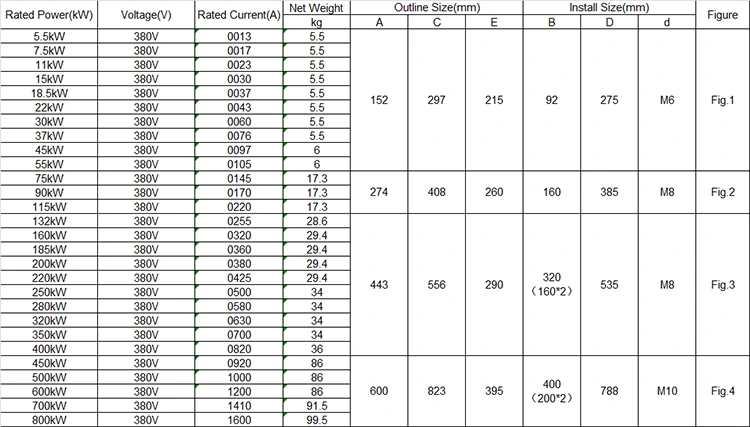

380 V izmērs, svars un strāva

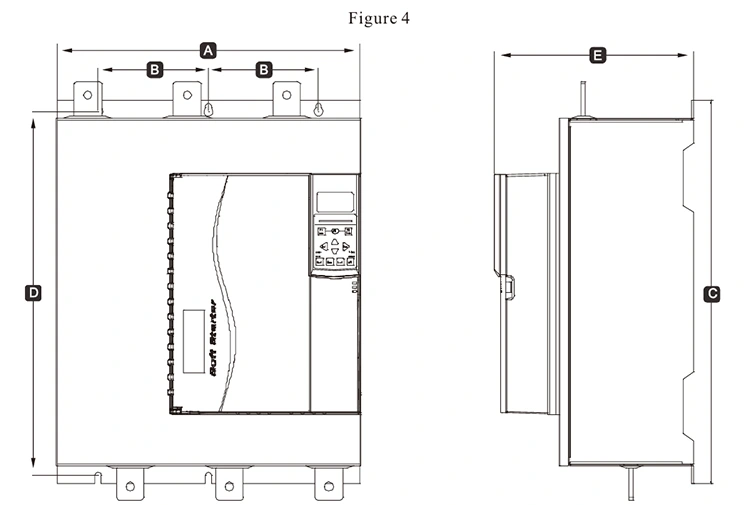

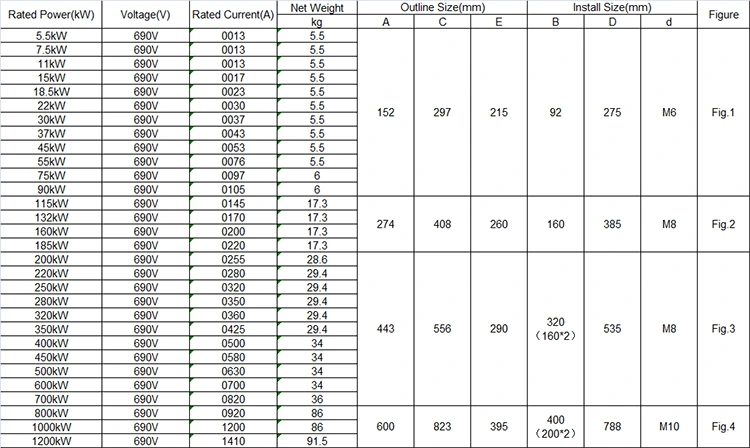

690 V izmērs, svars un strāva

Produkta īpašība

1. Komunikācijas funkcija

Nāk ar Modbus RTU komunikāciju, PROFIBUS un PROFINET komunikāciju var pievienot, pievienojot paplašināšanas kartes.

2, var būt ārējā tastatūra +4 līnijas LCD ekrāns

Tastatūru var ātri ievietot un noņemt, lai apmierinātu attālās darbības vajadzības.

3, visaptverošāka motora aizsardzības funkcija

Aizsardzība pret spriegumu, nepietiekama sprieguma aizsardzība, aizsardzība pret pārslodzi, aizsardzība pret pārslodzi, nepietiekama līmeņa aizsardzība, fāzes zudumu aizsardzība, apvedceļa kļūme, tiristora kļūme, trīsfāzu strāvas nelīdzsvarotība, aizsardzība pret pārkaršanu utt.

4, plašs barošanas avota sprieguma diapazons

Atbilst galvenajam barošanas avota ieejas spriegumam 220-690 V vispārīgi.

5. Pluggable Terminals

Viens sakaru termināļu komplekts, piecas digitālo ievades termināļu grupas, viens analogās izvades komplekts, trīs programmējamu releju komplekti ， motora termistoru termināļi un PT100 temperatūras termināļi.

◆ Trīsfāžu barošanas avots: AC220V, AC380V, AC690V ± 10%

◆ NOMĒRĒTĀ PRORMĒTĀJA: 13A-1600A,

◆ Piemērojamais motors: Vispārīgais vāveres būra tipa maiņstrāvas asinhronais motors

◆ Sākuma režīms: sprieguma rampa, strāvas uzbraukšana, griezes moments

◆ Autostāvvietas režīms: mīksta pietura, bezmaksas pietura ， bremžu pietura, adaptīvā pietura.

◆ Loģikas ievade: pretestība 1,8kΩ, jauda +24V

◆ Sākuma frekvence: ieteicams sākt ne vairāk kā 10 reizes stundā

◆ Aizsardzības līmenis: IP20

◆ Dzesēšanas režīms: gaisa dzesēšana

◆ Instalācijas režīms: sienas piekāršana

◆ Vides apstākļi: augstums pārsniedz 2000 metrus, attiecīgi jāsamazina, un apkārtējā temperatūra ir no -10 līdz +40 ° C

Atbilstošais mitrums nepārsniedz 95%(20 ℃ ± 5 ℃), nav viegli uzliesmojošas, sprādzienbīstamas, kodīgas gāzes, bez vadītspējīgiem putekļiem, iekštelpu uzstādīšana, laba ventilācija, vibrācija, kas mazāka par 0,5 g

Produktu lietošana

Produktus var izmantot metalurģijas un ķīmiskajā rūpniecībā, kompresoros, celtņos, pašvaldību inženierijas gadījumos.

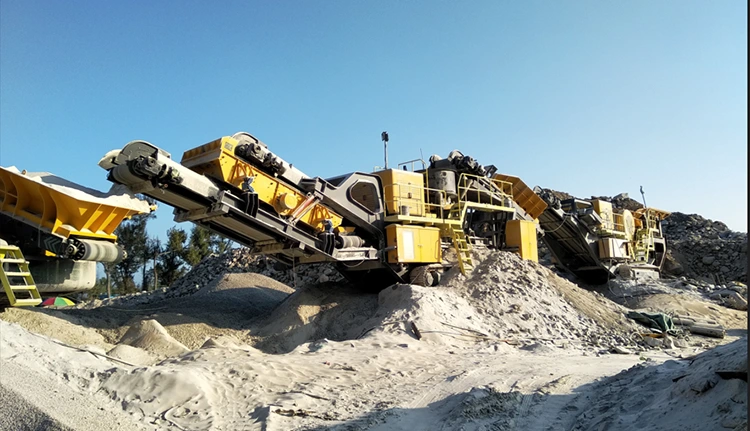

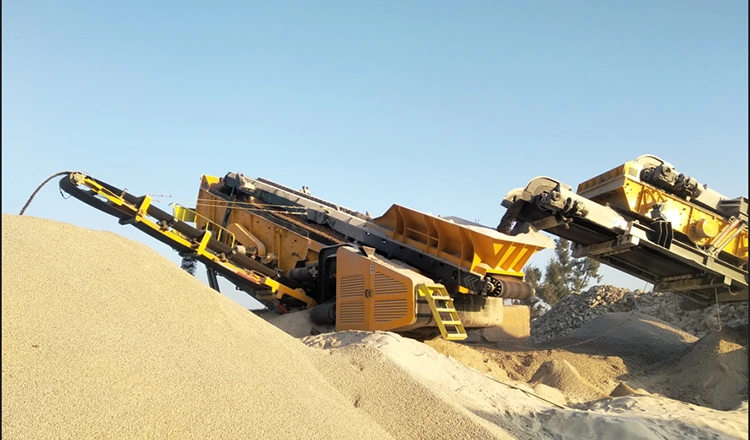

Drupinātājs, dažāda lieluma sakārtošanas akmeņi.

Tiešsaistes mīkstais starteris tiek plaši izmantots drupinātāju nozarē, to var izmantot trieciena drupinātājā, žokļa drupinātājā, konusu drupinātājā, āmura drupinātājā un tā tālāk. Var izmantot lieljaudas saimniekdatorā, samazināt starta strāvu, samazināt mehānisko ietekmi. Mīkstais starteris var automātiski pielāgot motora izejas jaudu atbilstoši drupinātāja faktiskajai slodzei. Kad drupinātāja darbība notiek bez slodzes vai vieglas slodzes, mīkstais starteris samazina motora spriegumu un strāvu tā, lai motors darbotos ar zemāku jaudu, lai sasniegtu enerģijas taupīšanas mērķi. Saskaņā ar statistiku pēc mīkstā starta izmantošanas drupinātāja enerģijas patēriņu var samazināt par aptuveni 10%-30%.

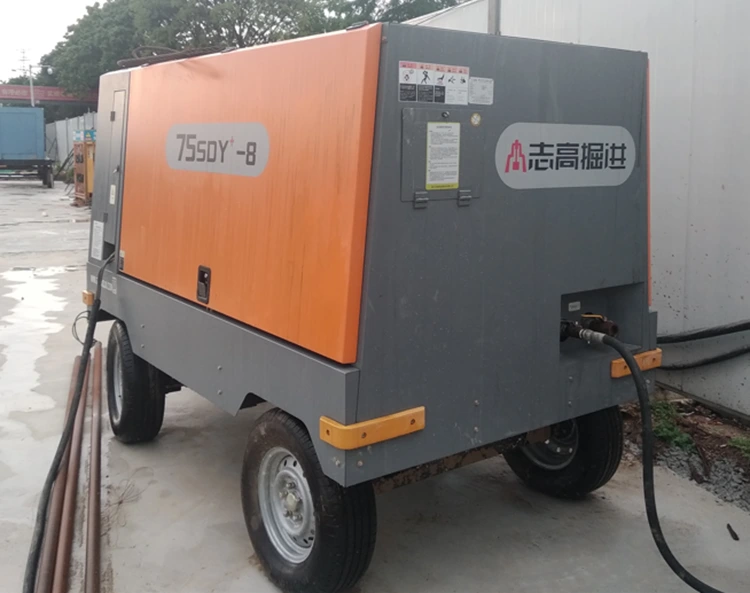

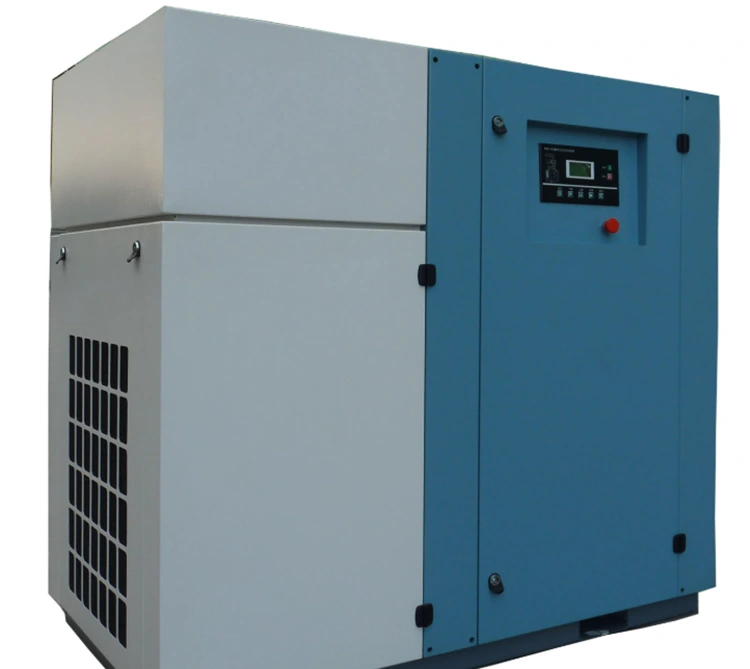

Gaisa kompresors

Gaisa kompresora mīkstais starteris ir īpašs mīkstais starteris, kas pielāgots dažādiem gaisa kompresoriem. Mīkstā startera uzstādīšana uz gaisa kompresora var padarīt gaisa padeves spiedienu stabilu, un caur spiediena regulatoru gaisa kompresors var turpināt strādāt ar noteiktu spiediena vērtību, spiediens ir stabils un uzticams, un spiediens var būt izšķīries un regulējams jebkurā laikā. Motors, lai sasniegtu mīksto startu, kompresora kalpošanas laiku un uzturēšanas ciklu būs ievērojami pagarināts. Gaisa kompresora izplūdes tilpumu kontrolē ar gaisa kompresora ātrumu, cilindra gaisa vārsta plāksne vairs netiek atkārtoti atvērta un aizvērta, un tādi darba apstākļi kā vārsta sēdeklis un atspere ir ievērojami uzlabota, kas ļauj izvairīties no augstas temperatūras un augsta spiediena gāzes ietekmes un samazina uzturēšanas darba slodzi.

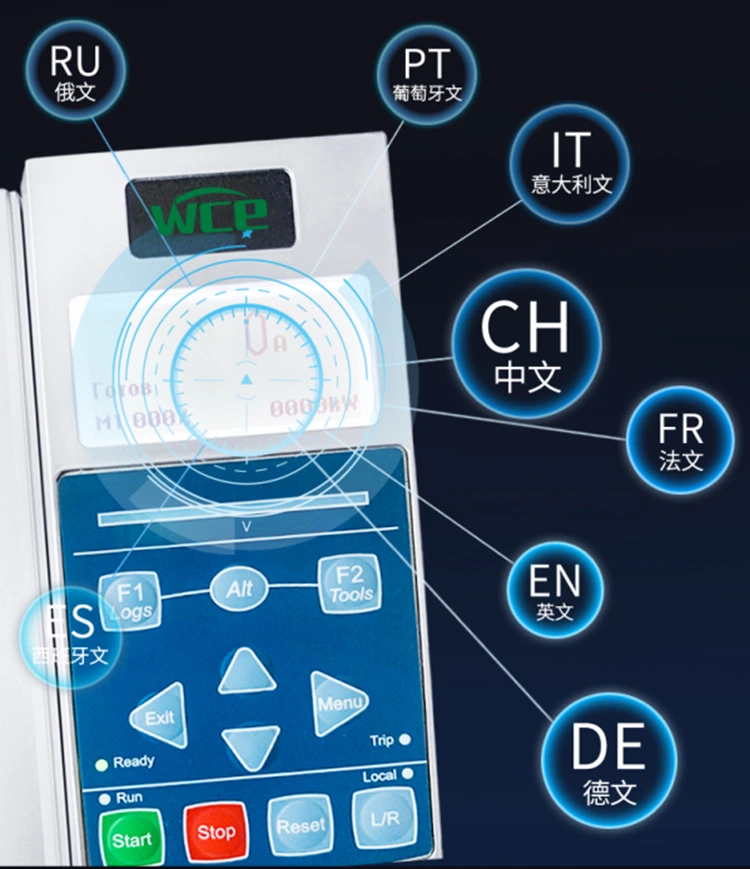

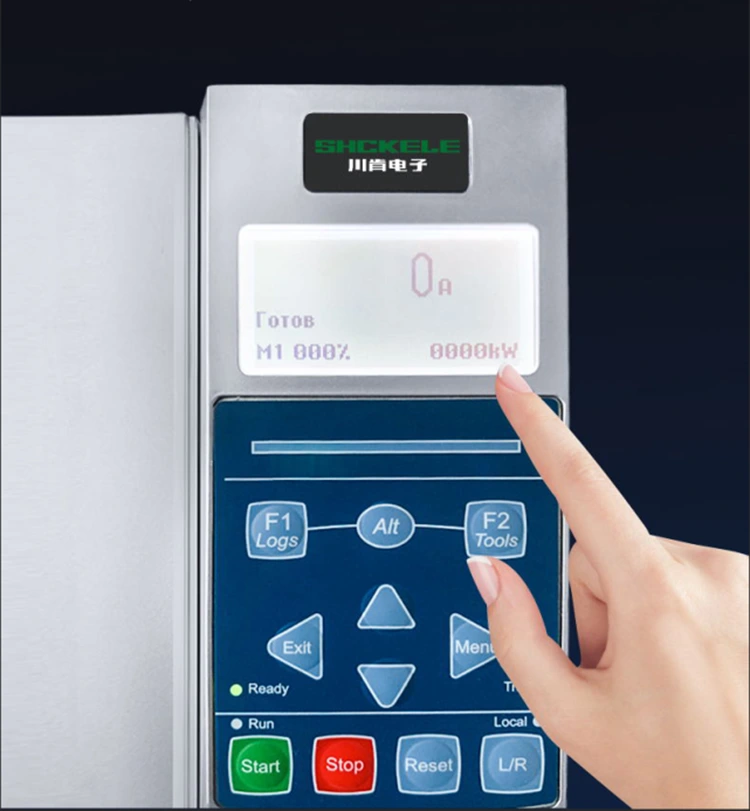

Augstas izšķirtspējas LCD četru līniju displejs, viegli darbināms. Tas nāk ar vairākiem nacionālās valodas displejiem, un to var pielāgot, kad tas ir nepieciešams. Tastatūra ir spraudama un viegli pārvietojama.

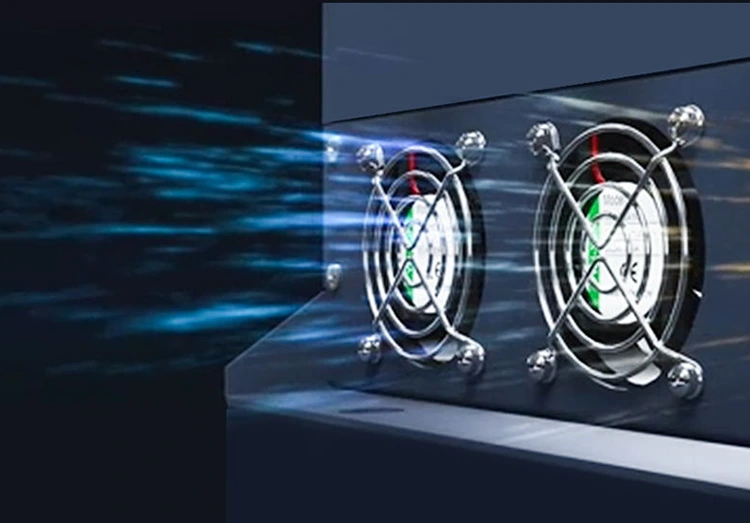

Tiristors ar iekšēju apvedceļa mīksto starteri darbojas tikai starta laikā un pārslēdzas uz kontaktoru darbības laikā, tāpēc tas rada mazāk siltuma. Tomēr mēs joprojām uzstādījām ventilatoru, lai atdzesētu kontaktoru. Instalējiet ventilatoru, lai to atdzesētu. Visi 75kW un virs 7000 sērijas mīkstie starteri ir aprīkoti ar 24 V ātrgaitas līdzstrāvas ventilatoriem, nodrošinot 360 ° visaptverošās siltuma izkliedes un spēcīgāku vēja spēku. Tas ne tikai samazina negaidītu izslēgšanu, ko izraisa pārkaršana, bet arī ievērojami pagarina mīkstā starta kalpošanas laiku.

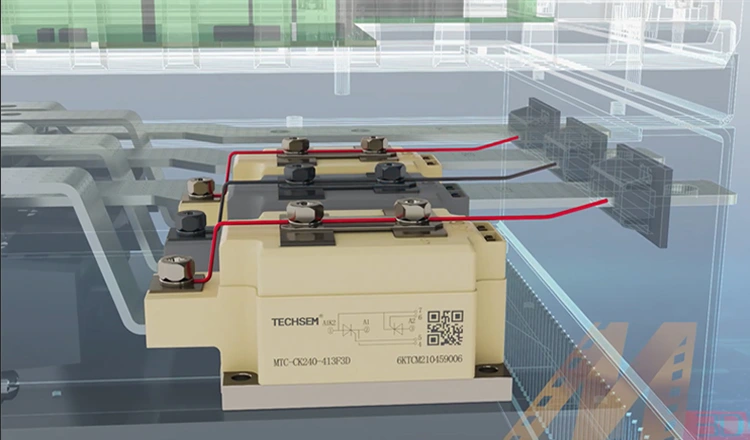

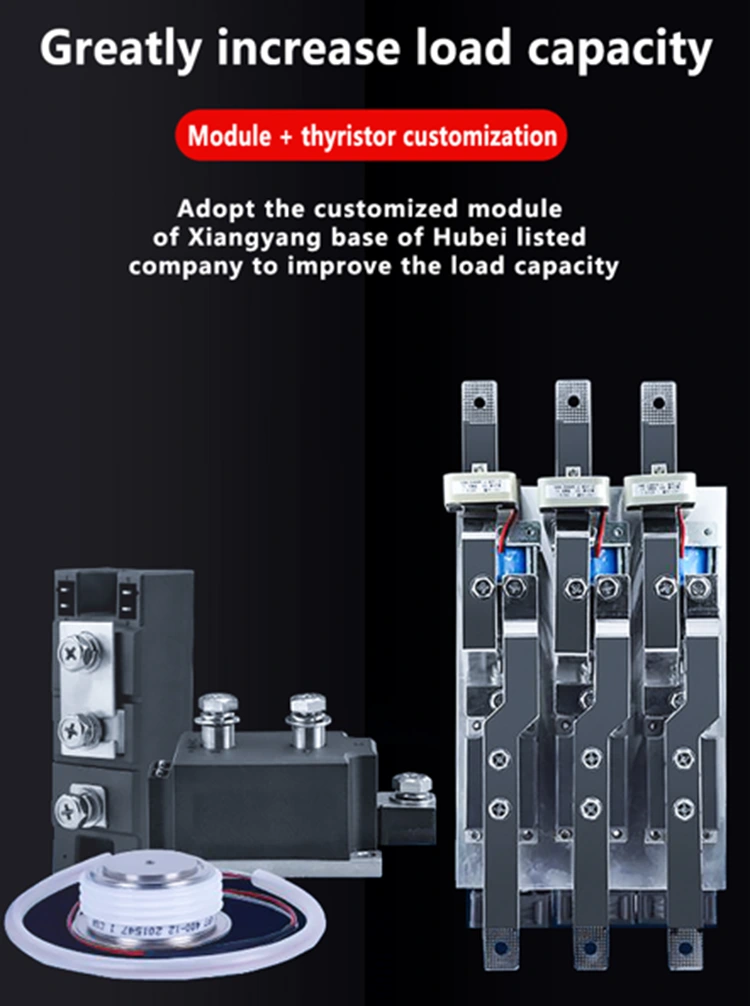

Mums ir dziļa sadarbība ar vietējo biržas sarakstā iekļauto uzņēmumu Hubei Taiji, un, lai uzlabotu slodzes jaudu, mēs izmantojam pielāgotus moduļus un tiristorus, kas atšķiras no tirgū piegādātajiem vispārējiem moduļiem. Arī mūsu DC kontaktori ir īpaši pielāgoti, visi ar sudraba kontaktiem. Kontaktu kontakta virsma ir lielāka un var sasniegt gandrīz 100 000 saderināšanās laiku, ievērojami palielinot kalpošanas laiku.

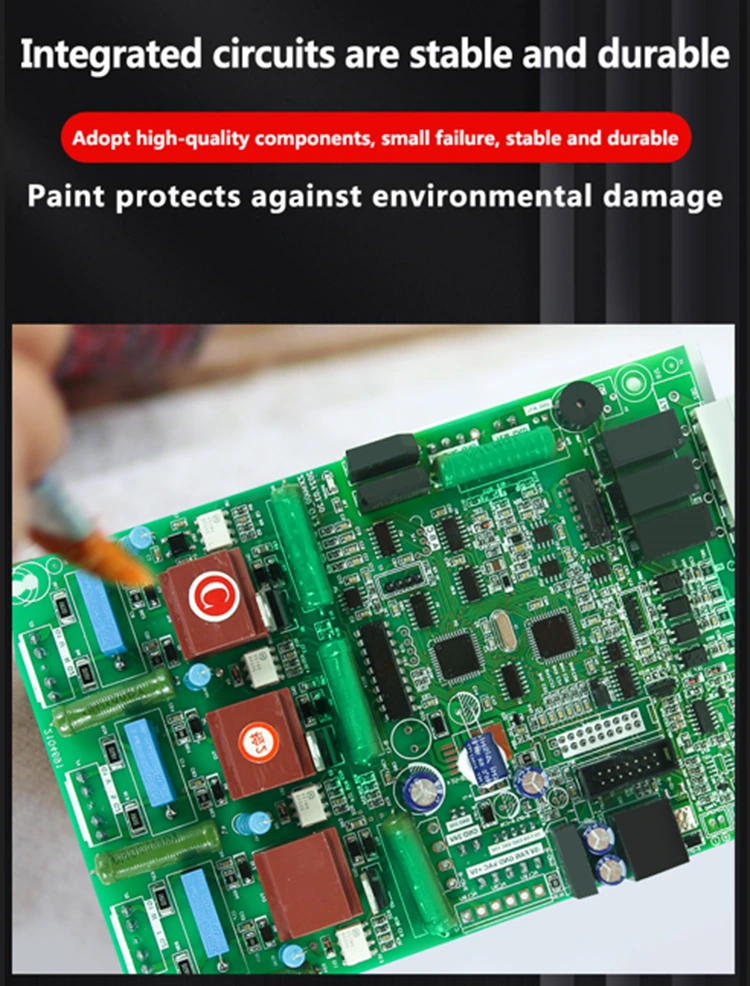

Mīksto startera ķēdes dēļa krāsas (parasti trīs pretstatu, izolācijas krāsas vai mitruma necaurlaidīga pārklājuma) galvenais mērķis ir aizsargāt ķēdes plates stabilitāti un dzīvi sarežģītā darba vidē, lai nodrošinātu, ka cirkulācijas plāksnes kalpošanas laiks ir ilgāks, mēs visi izmantojam augstas kvalitātes pleķus un spraudņus, mitrus, kas ir mitrums, kas ir ļoti zems. Palielināta izturība un drošība.

Unikālā ārkārtas operācijas funkcija. Parastie mīkstie starteri nevar darboties, ja ir bojāta viena tiristora fāze. 7000 sērijas avārijas operācijas funkcija ļauj mīkstajam starterim joprojām darboties ārkārtas situācijā, kad tiek sadalīts viens tiristora fāze, samazinot ekonomiskos zaudējumus, ko izraisa mašīnu bojājumi un izslēgšana lietotājiem.

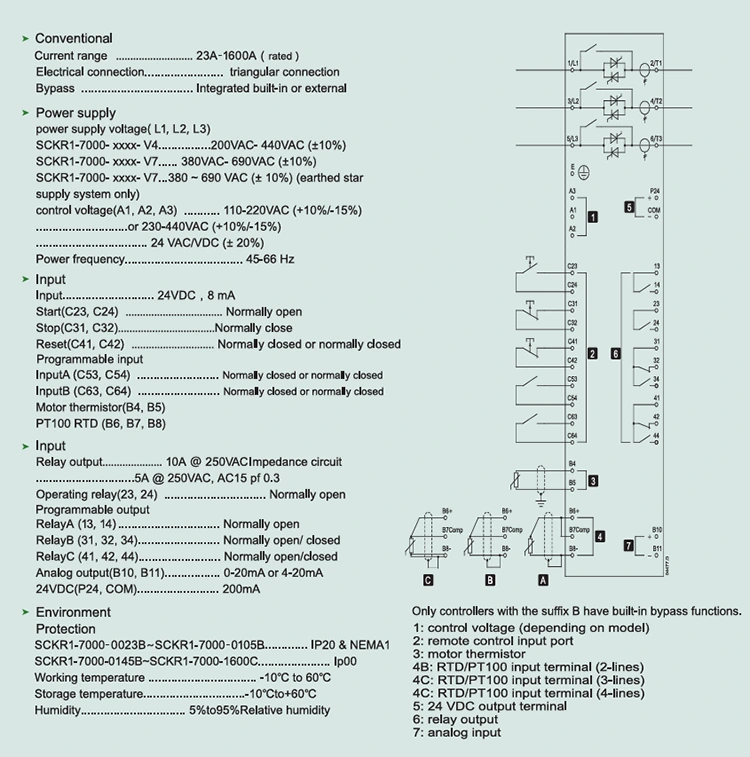

Mīkstā startera vadu diagramma.
