Vienkārša VFD - IGBT 、 taisngrieža tilta problēmu novēršana

BRĪDINĀJUMS:

Pirms mērīšanas ir jānodrošina, lai VFD būtu izslēgts un elektrolīnijas R, S, T un izejas līnijas U, V, W tiek noņemtas. Tikai pēc P+/N- mērīšanas un līdzstrāvas sprieguma, vai operāciju var veikt!

Izmēra VFD taisngrieža moduli:

Vispirms iestatiet multimetru uz "diodes" stāvokli un pēc tam izmantojiet multimetra sarkano un melno testa vadus, lai veiktu zemāk esošās darbības, lai noteiktu:

Otrkārt, pieskarieties DC kopnes pozitīvajam terminālim P (+) ar melnā testa svinu un pieskarieties R, S un T secīgi ar sarkanā testa svinu. Reģistrējiet multimetra parādītās vērtības.

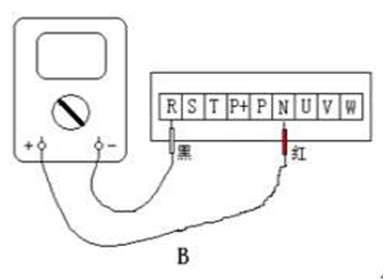

Treškārt, pēc tam pieskarieties sarkanā testa rezultātā DC kopnes negatīvā termināla N (-) un pēc kārtas pieskarieties melnā testa vedai uz R, S un T un reģistrējiet multimetra displeja vērtību.

Ceturtkārt, ja sestās mērījuma parādītās vērtības būtībā ir līdzsvarotas, tas norāda, ka VFD labošanai nav problēmu. Pretējā gadījumā tiek sabojāts labošanas modulis attiecīgajā stāvoklī.

Izmēra VFD IGBT moduli:

Vispirms iestatiet multimetru uz "diodes" stāvokli un pēc tam izmantojiet multimetra sarkano un melno testa vadus, lai veiktu zemāk esošās darbības, lai noteiktu:

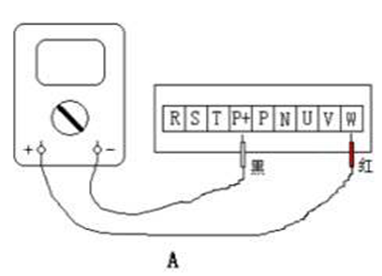

Otrkārt, pieskarieties DC kopnes pozitīvajam terminālim P (+) ar melnā testa svinu un pieskarieties U, V un W pēc kārtas ar sarkanā testa svinu. Reģistrējiet multimetra parādītās vērtības.

Treškārt, pēc tam pieskarieties sarkanā testa rezultātā DC kopnes negatīvā termināla N (-) un pēc kārtas pieskarieties melnā testa vedim uz U, V un W un reģistrējiet multimetra displeja vērtību.

Ceturtkārt, ja sestā mērījuma parādītās vērtības būtībā ir līdzsvarotas, tas norāda, ka ar VFD IGBT invertoru nav problēmu. Pretējā gadījumā IGBT invertors attiecīgajā pozīcijā ir bojāts.
