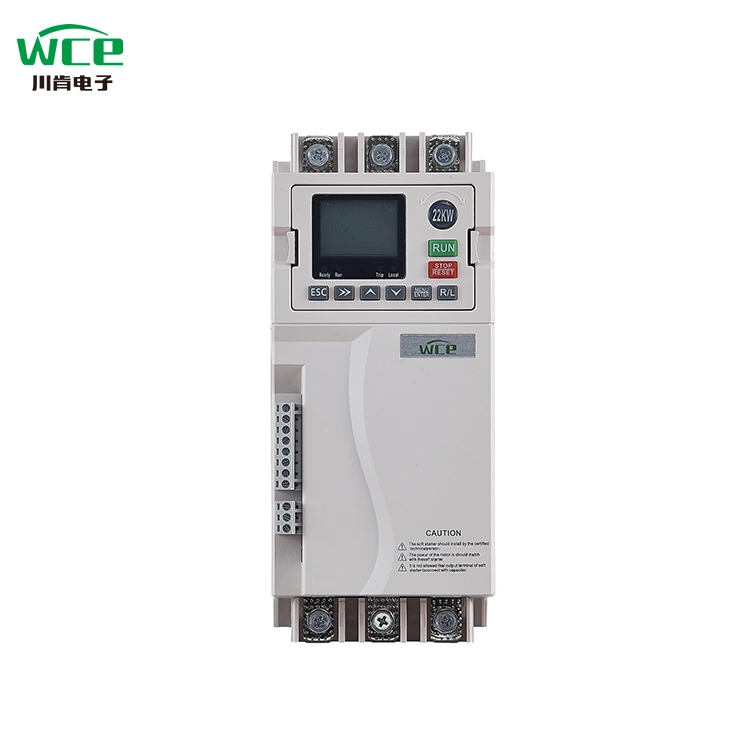

3 fāze 380V tiešsaistes mīkstais starteris

6800 sērijas mīkstie starteri: Lieliska veiktspēja vada nozari

Rūpniecisko elektrisko aprīkojuma jomā mīkstā startera darbība tieši ietekmē aprīkojuma darbības efektivitāti un stabilitāti. Ar daudzām unikālajām priekšrocībām 6800 mīksto starteru sērija izceļas tirgū un kļūst par daudzu uzņēmumu pirmo izvēli.

1, humanizēta darbības saskarne, pilnībā ērta

6800 mīksto startu sērija ir aprīkota ar LCD displeju un skaidru saskarni, kas lietotājiem ļauj viegli veikt sarežģītus parametru iestatījumus un ikdienas operācijas. Intīmāk ir tas, ka sistēmai ir divas valodas-ķīniešu un angļu valodas displeja, lai apmierinātu lietotāju vajadzības dažādos reģionos, pat ja pārrobežu sadarbības projekti, nav jāuztraucas par operatīvajiem šķēršļiem.

2, jaudīga komunikācijas funkcija, tālvadības pults bez raizēm

Šai mīksto startu sērijai ir parasta Modbus 485 sakaru funkcija, kas var viegli piekļūt dažādas automātiskās vadības sistēmas, lai panāktu attālu uzraudzību un atkļūdošanu. Ne tikai tas, bet arī pielāgota mobilā lietotne atbilstoši lietotāju vajadzībām, ja vien ir tīkla pārklājums, lietotāji var attālināt mīksto starteri jebkurā laikā un vietā, ievērojami uzlabojot aprīkojuma pārvaldības elastību un savlaicīgumu, nodrošinot lielu atbalstu uzņēmumu inteliģentai ražošanai.

3, izsmalcināts dizains, ērta un ērta uzstādīšana

6800 sērijas mīkstie starteri ir veidoti, ņemot vērā uzstādīšanas vietu un ērtības. Tā mazāks izmērs un vieglāks svars, neatkarīgi no tā, vai tas ir jaunu aprīkojuma uzstādīšanā vai veco sistēmu pārveidē, var viegli pielāgoties dažādiem scenārijiem, uzstādīšanas process ir vienkāršs un ātrs, efektīvi ietaupot uzstādīšanas laiku un darbaspēka izmaksas.

4, efektīva siltuma izkliede, lai nodrošinātu stabilu darbību

Siltuma izkliedes veiktspēja ir mīkstā starta stabilas darbības atslēga. 6800 sērijā tiek pieņemti 24 V ātrgaitas līdzstrāvas ventilatori, lai sasniegtu 360 ° visaptverošo siltuma izkliedi un spēcīgu vēja jaudu, kas var ātri izkliedēt siltumu, ko rada aprīkojuma darbība, nodrošina, ka mīkstais starteris var saglabāt stabilu darbību dažādos darba apstākļos, pagarina aprīkojuma kalpošanas laiku un samazināt neveiksmes biežumu, ko izraisa pārmērīga.

5, vairākas kontroles metodes, lai apmierinātu dažādas vajadzības

Salīdzinot ar parastajiem mīkstajiem starteriem, 6800 sērijai ir jauns kvadrātveida griezes momenta sākuma vadība. Sākot, tas var izvadīt lielāku griezes momentu, padarot motoru vieglāku, it īpaši tiem kravas aprīkojumam ar augstākām prasībām griezes momenta uzsākšanai, piemēram, lieliem ventilatoriem, ūdens sūkņiem utt., Efektīvi atrisinot grūtību palaišanas problēmu, uzlabojiet aprīkojuma darbības efektivitāti.

6, novatorisks elektroinstalācijas dizains, vienkārša un efektīva uzstādīšana

6800 sērijas mīksto starteru funkciju spraudņu un vilkšanas vadības termināļi-inovatīvs dizains, kas ievērojami vienkāršo instalēšanas procesu. Lietotājiem ir jāatvieno tikai katrs terminālis, jāaizpilda elektroinstalācija un pēc tam to atkārtoti ievieto, bez sarežģītām elektroinstalācijas darbībām, samazinot uzstādīšanas grūtības, uzlabot darba efektivitāti, pat neprofesionāļi var viegli sākt.

7, bagātīgu sūkņu atbalsta funkcijas, vienas pieturas risinājums

Ņemot vērā ūdens sūkņa pielietojuma scenārija īpatnību, 6800 sērijai ir ūdens sūkņa atbalsta funkcijas, kas var viegli realizēt peldošās bumbiņas funkcijas, elektriskā kontakta spiediena mērierīci, ūdens padeves līmeņa releju un kanalizācijas līmeņa releju. Izmantojot šīs funkcijas, tas var precīzi kontrolēt sūkņa sākumu un apstāšanos, realizēt automātisko ūdens padevi un kanalizāciju un sūkņu sistēmai nodrošināt vienas pieturas viedokli, lai apmierinātu dažādu lietotāju daudzveidīgās vajadzības ūdens padeves un kanalizācijas jomā.

8, īpaši augstas izmaksu rādītāji, ekonomiskā un praktiskā izvēle

Cenas ziņā 6800 mīksto startu sērija ir ārkārtīgi konkurētspējīga. Salīdzinot ar tradicionālo autokabinetu, tā cena ir par 10% lētāka, un maziem enerģijas aprīkojumam tā atbalsta arī sienas stiprinājumu, turpmāk ietaupot uzstādīšanas vietu un izmaksas. Tik augstas izmaksu veiktspēja, lai uzņēmumi vienlaikus baudītu augstas veiktspējas produktus, neveicot pārmērīgu izmaksu spiedienu, patiesi realizēt perfektu ekonomiskās praktiskuma un lieliska veiktspējas kombināciju.

Ar lielisko veiktspēju darbības interfeisā, sakaru funkcijā, projektēšanā un uzstādīšanā, karstuma izkliedes veiktspējā, vadības režīmā, elektroinstalācijas projektēšanā, sūkņa atbalstīšanas funkcijā un izmaksu veiktspējā, 6800 sērijas mīkstais starteris ir kļuvis par līderi rūpnieciskās elektriskās iekārtas jomā, kas injicē spēcīgu stimulu dažādu nozaru attīstībai.

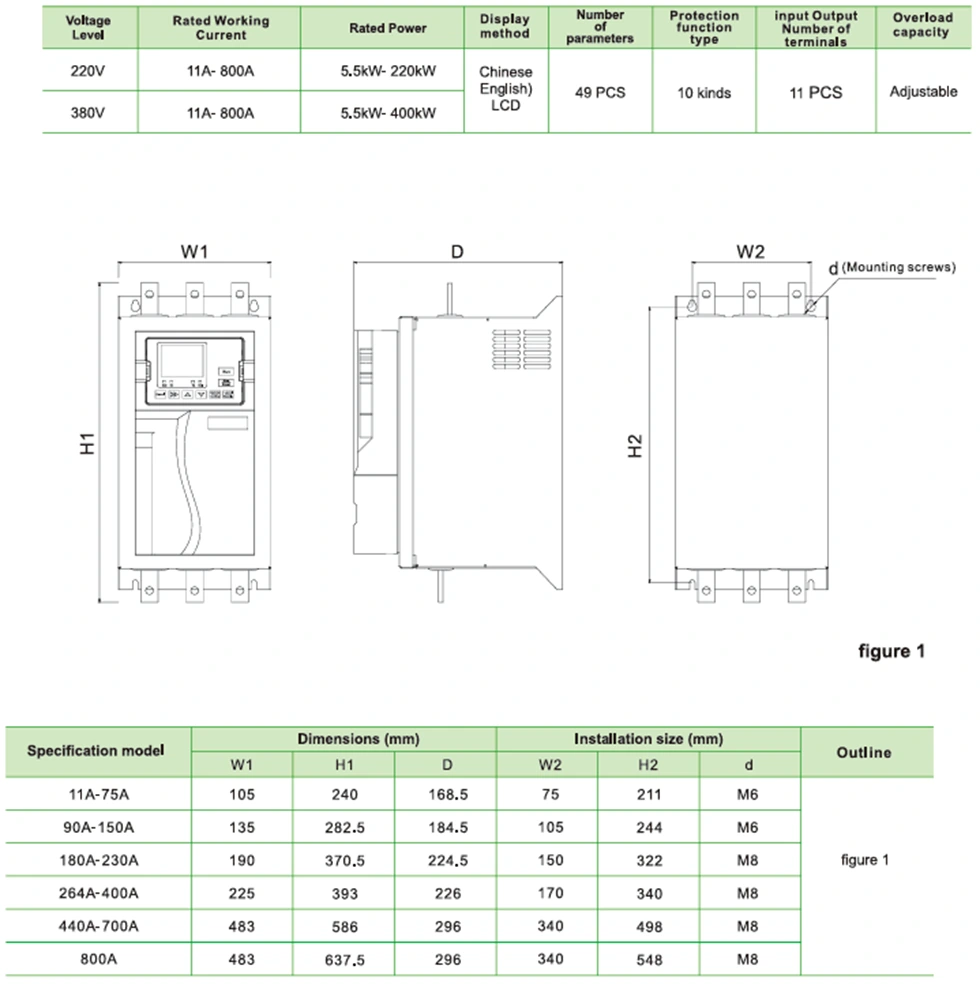

Produkta parametrs (specifikācija)

Produkta īpašība

1, komunikācijas funkcija

Nāk ar Modbus RTU komunikāciju, PROFIBUS un PROFINET komunikāciju var pievienot, pievienojot paplašināšanas kartes.

2, var būt ārējā tastatūra +4 līnijas LCD ekrāns

Tastatūru var ātri ievietot un noņemt, lai apmierinātu attālās darbības vajadzības.

3, visaptverošāka motora aizsardzības funkcija

Aizsardzība pret spriegumu, nepietiekama sprieguma aizsardzība, aizsardzība pret pārslodzi, aizsardzība pret pārslodzi, nepietiekama līmeņa aizsardzība, fāzes zudumu aizsardzība, apvedceļa kļūme, tiristora kļūme, trīsfāzu strāvas nelīdzsvarotība, aizsardzība pret pārkaršanu utt.

4, plašs barošanas avota sprieguma diapazons

Atbilst galvenajam barošanas avota ieejas spriegumam 220-440 V vispārīgi.

5. Pluggable Terminals

1 Sakaru termināļu komplekts, 4 ievades ievades spailes, 1 analogās izvades komplekts, 2 programmējamu releju komplekti.

◆ Trīsfāžu barošanas avots: AC220V, AC380V, AC440V ± 10%

◆ NOMĒTĀ PROCRUKUME: 11A-400A,

◆ Piemērojamais motors: Vispārīgais vāveres būra tipa maiņstrāvas asinhronais motors

◆ Sākuma režīms: sprieguma rampa, strāvas uzbraukšana, griezes moments

◆ Autostāvvietas režīms: mīksta pietura, bezmaksas pietura

◆ Loģikas ievade: pretestība 1,8kΩ, jauda +24V

◆ Sākuma frekvence: ieteicams sākt ne vairāk kā 10 reizes stundā

◆ Aizsardzības līmenis: IP20

◆ Dzesēšanas režīms: gaisa dzesēšana

◆ Instalācijas režīms: sienas piekāršana

◆ Vides apstākļi: augstums pārsniedz 2000 metrus, attiecīgi jāsamazina, un apkārtējā temperatūra ir no -10 līdz +40 ° C

Atbilstošais mitrums nepārsniedz 95%(20 ℃ ± 5 ℃), nav viegli uzliesmojošas, sprādzienbīstamas, kodīgas gāzes, bez vadītspējīgiem putekļiem, iekštelpu uzstādīšana, laba ventilācija, vibrācija, kas mazāka par 0,5 g

Produktu lietošana

Produktus var izmantot metalurģijas un ķīmiskajā rūpniecībā, kompresoros, celtņos, pašvaldību inženierijas gadījumos.

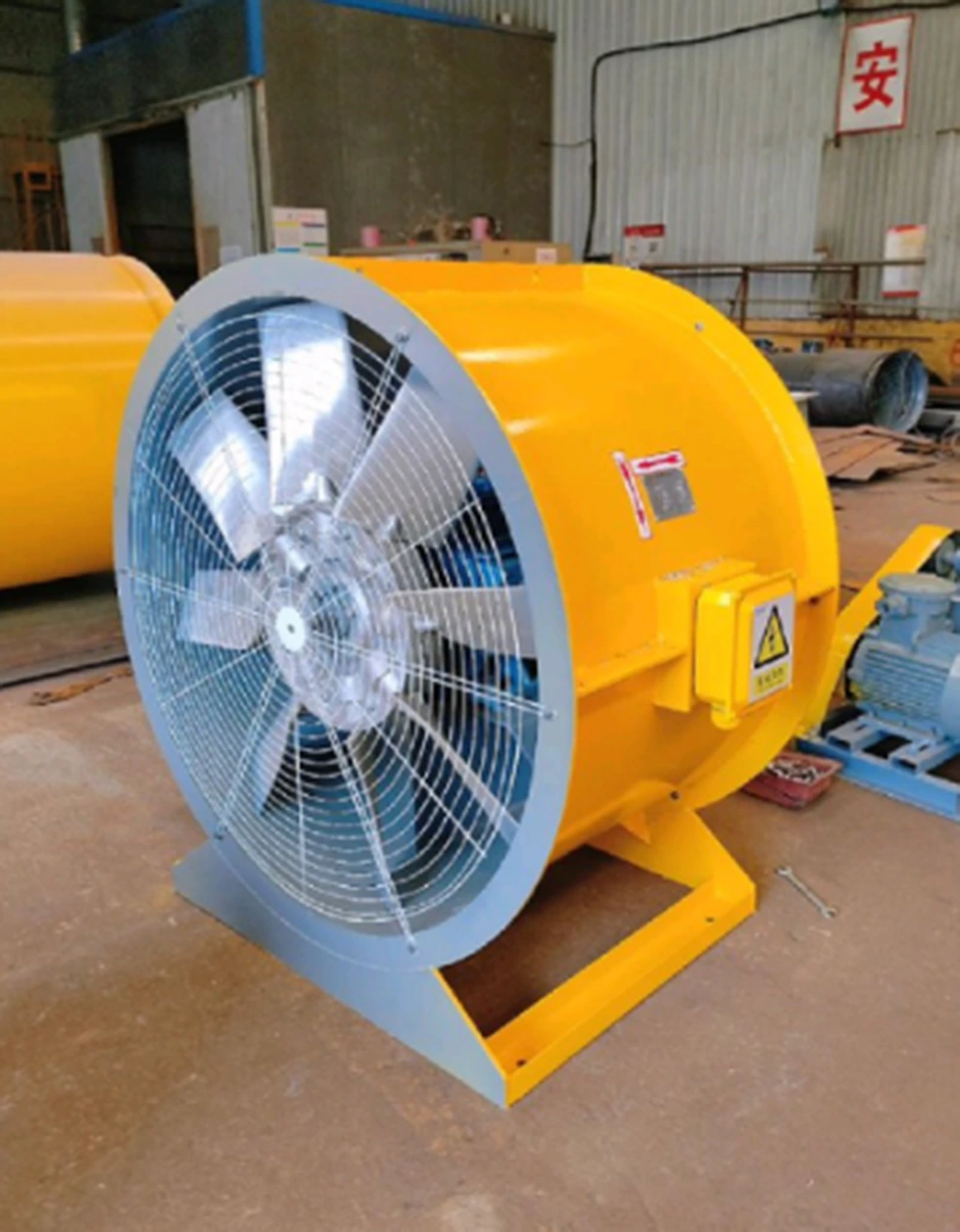

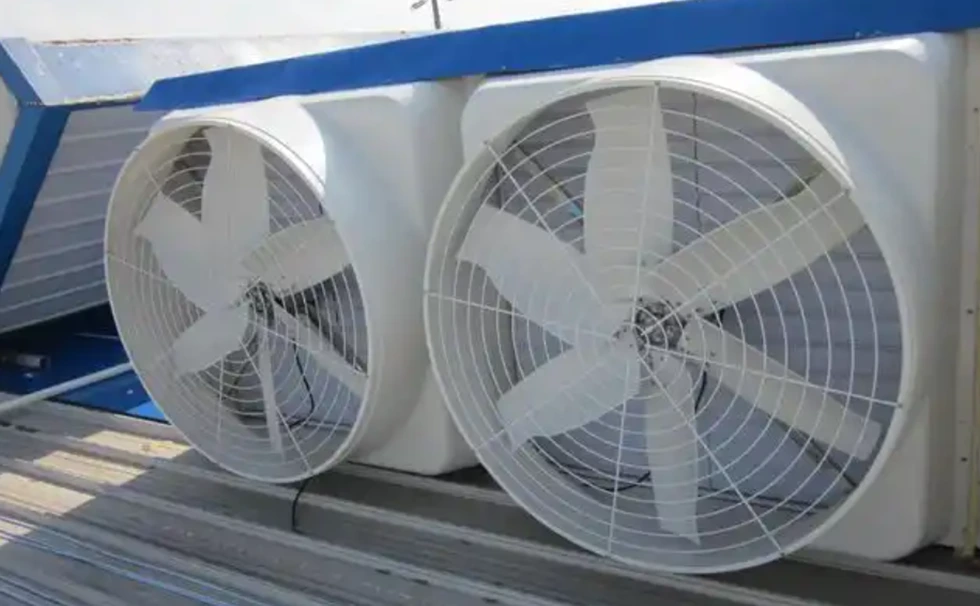

Fani

Mīkstais starteris ne tikai ievērojami samazina ventilatora berzi un inerci, ņemot vērā asmeņa un rotora lielo inerci, bet arī izvairās no ventilatora gultņa, jostas, asmeņa un citām detaļām pārmērīga momentāna griezes momenta dēļ. WCE SCKR1-6800 sērijas mīkstie starteri ar augsto savietojamības un enerģijas taupīšanas algoritmiem var aptvert dažādas vajadzības no maziem faniem līdz lieliem rūpnieciskiem faniem, palīdzot uzņēmumiem sasniegt zaļo un efektīvu ražošanu. Mīkstā starta pielietojums uz ventilatoru efektīvi atrisina augstas starta strāvas un mehāniskā šoka problēmas, it īpaši scenārijam, kam nav nepieciešama ātruma regulēšana, bet kurai nepieciešama maiga sākšana un apstāšanās. Galvenais ir saprātīga izvēle un parametru iestatījumi, kas var ievērojami uzlabot sistēmas uzticamību un ekonomiku.

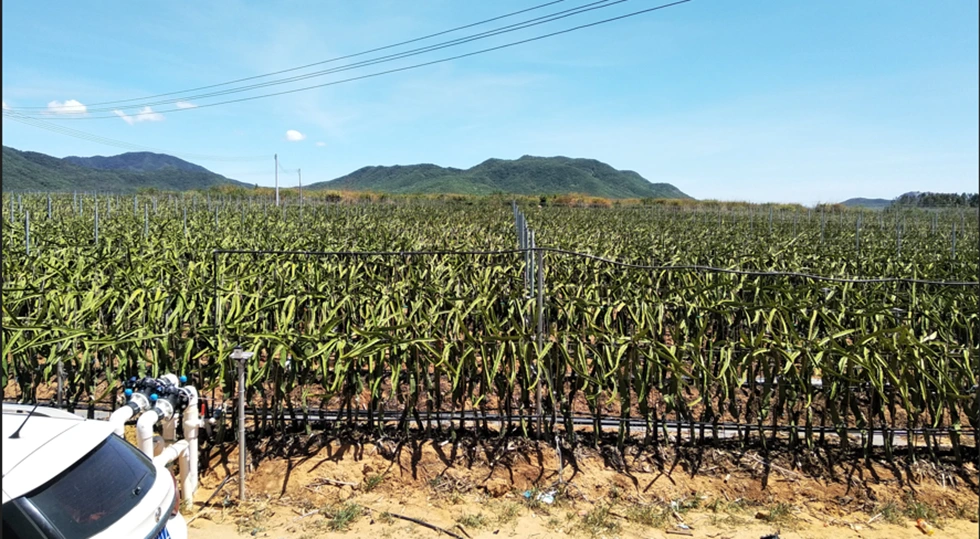

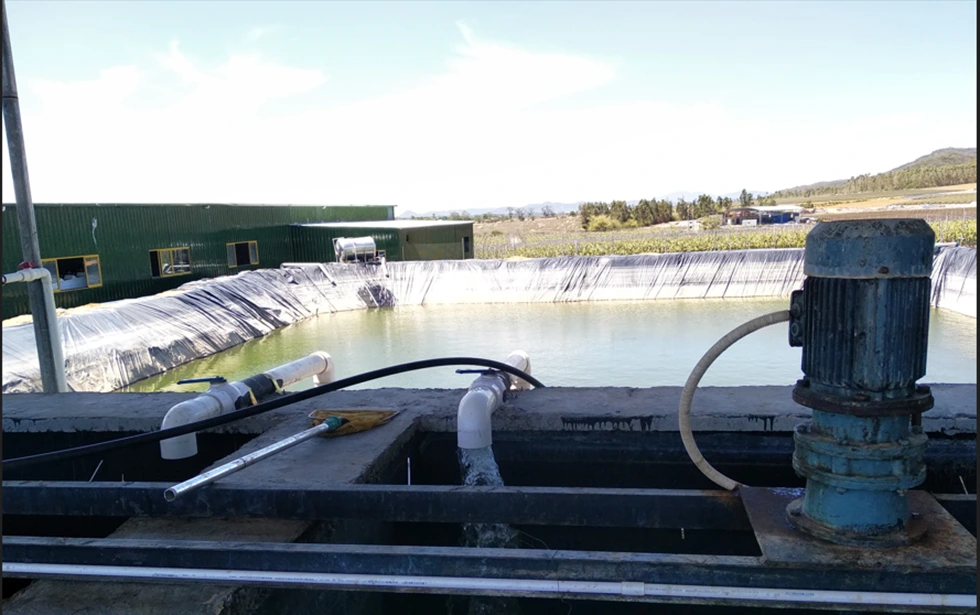

Lauka apūdeņošana

Salīdzinot ar frekvences pārveidotājiem, mīkstie starteri maksā mazāk un ir piemēroti apūdeņošanas scenārijiem bez ātruma regulēšanas. Lauka apūdeņošanas sistēmā mīkstais starteris galvenokārt darbojas uz trīsfāzu asinhrono motoru, kas virza ūdens sūkni, un pieņem sprieguma slīpuma sākumu vai strāvas ierobežotu sākuma režīmu, lai motora ātrums tiktu pakāpeniski palielināts no nulles līdz nominālajam ātrumam, izvairoties no momentāna augstas strāvas, ko rada tradicionālais tiešais sākums. Izslēdzot, izvēles mīkstas pieturas funkcija, lineāri samazinot spriegumu, lai maigi samazinātu sūkņa ātrumu, kavē ūdens āmura efektu. Mīkstais starteris efektīvi atrisina sūkņa motora augstas strāvas ietekmes, mehāniskā sprieguma koncentrācijas un ūdens āmura efekta problēmas, izmantojot elastīgu sākuma apstāšanos un vairākus aizsardzības mehānismus lauka apūdeņošanas sistēmā, un ievērojami uzlabo sistēmas uzticamību un ekonomiku.

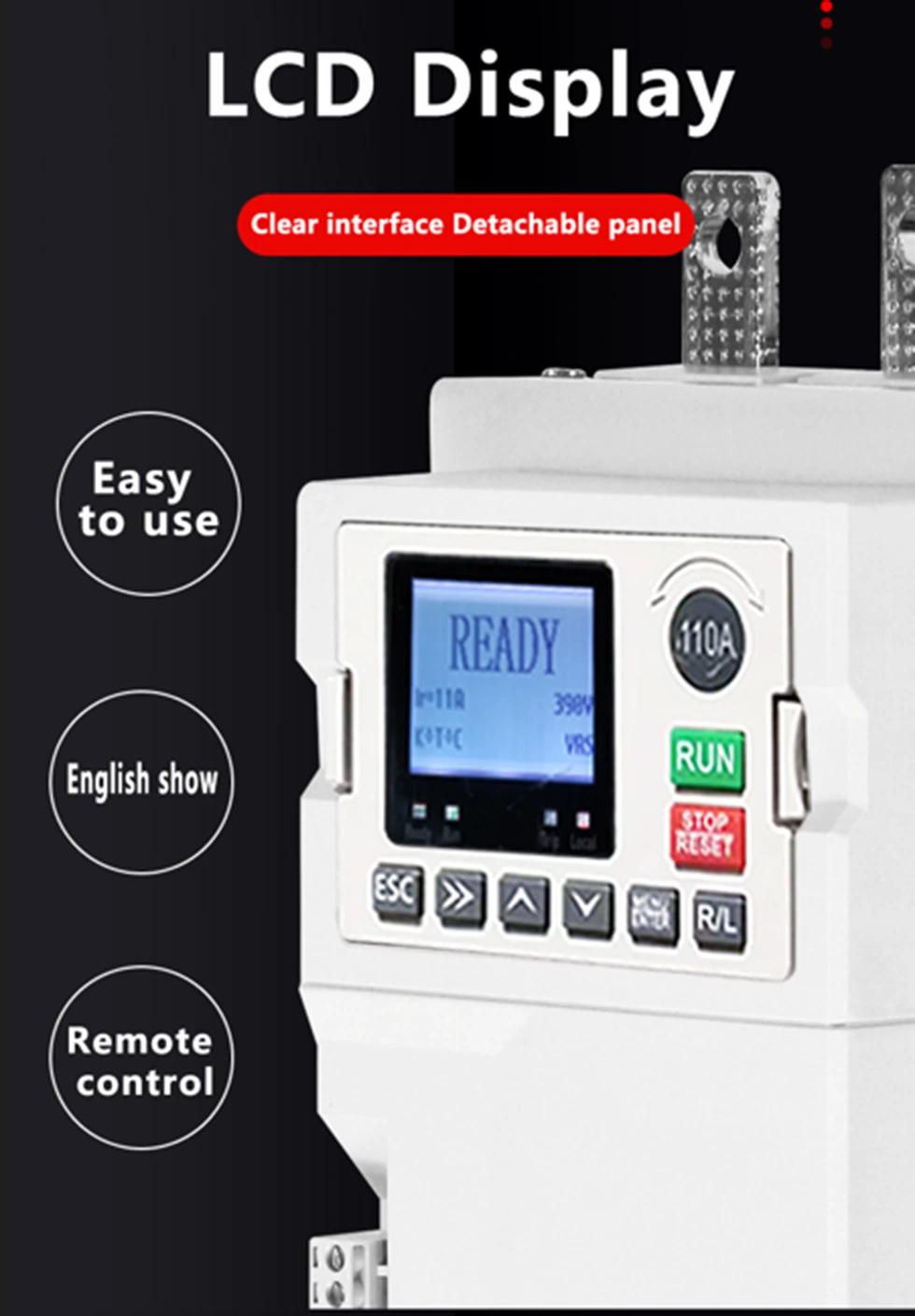

HD LCD četru līniju displejs, viegli darbināms. Nāk ar divvalodu displeju ķīniešu un angļu valodā, ja nepieciešams, jūs varat pielāgot valodu. Pluggable tastatūra, viegli izkustējama.

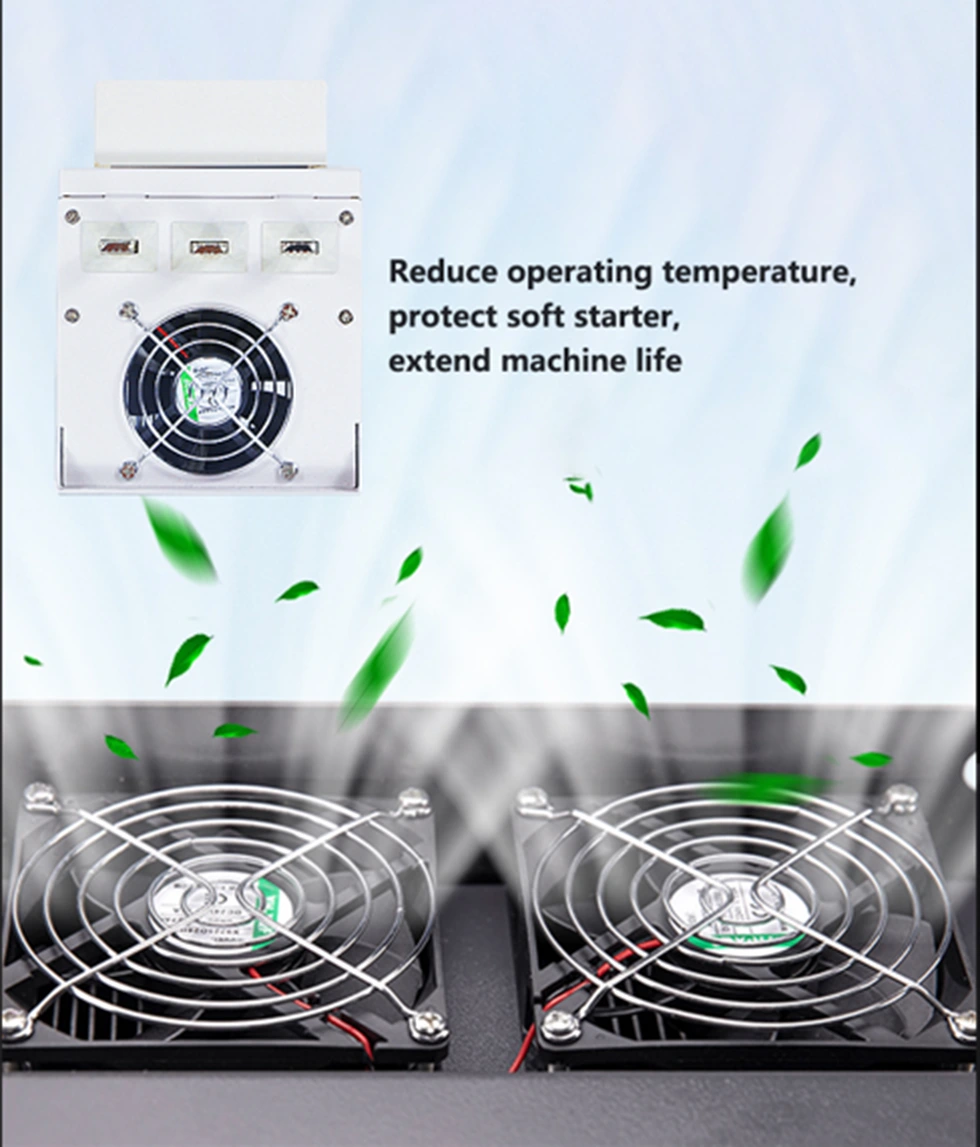

Mīkstais starteris operācijas laikā radīs siltumu, jo strāva iet cauri tiristoram. Ja tiristora temperatūra ir pārāk augsta, tā var būt bojāta, tāpēc mums ir jāinstalē ventilatori, lai to atdzesētu. 6800 sērijas mīkstie starteri visi izmanto 24 V ātrgaitas līdzstrāvas ventilatorus, 360 ° visaptverošās karstuma izkliedes un spēcīgāku vēju. Tas ne tikai samazina neplānotu izslēgšanu, ko izraisa pārkaršana, bet arī ievērojami pagarina mīkstā starta kalpošanas laiku.

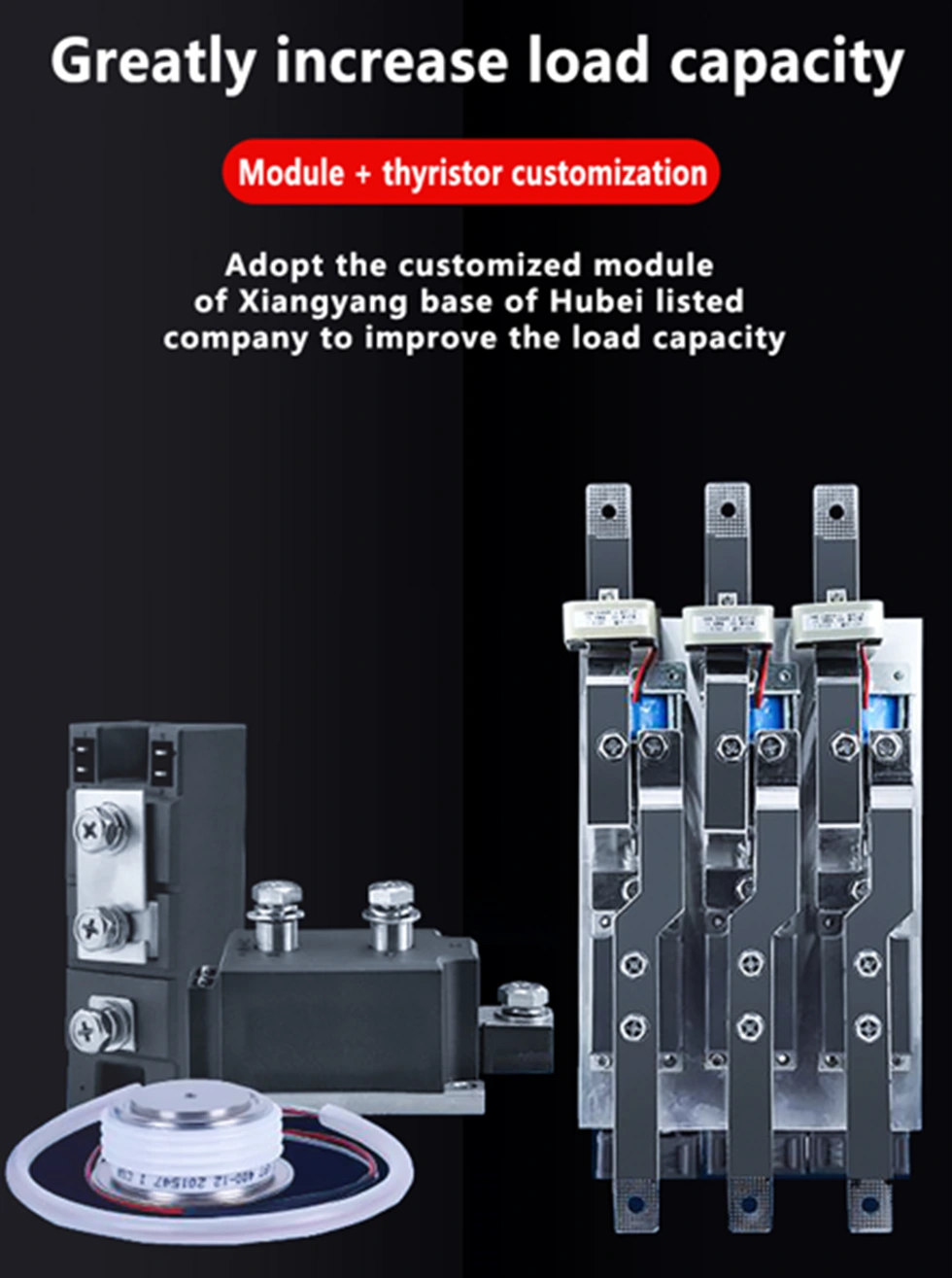

Mums ir dziļa sadarbība ar vietējo biržas sarakstā iekļauto uzņēmumu Hubei Taiji, un, lai uzlabotu slodzes jaudu, mēs izmantojam pielāgotus moduļus un tiristorus, kas atšķiras no tirgū piegādātajiem vispārējiem moduļiem.

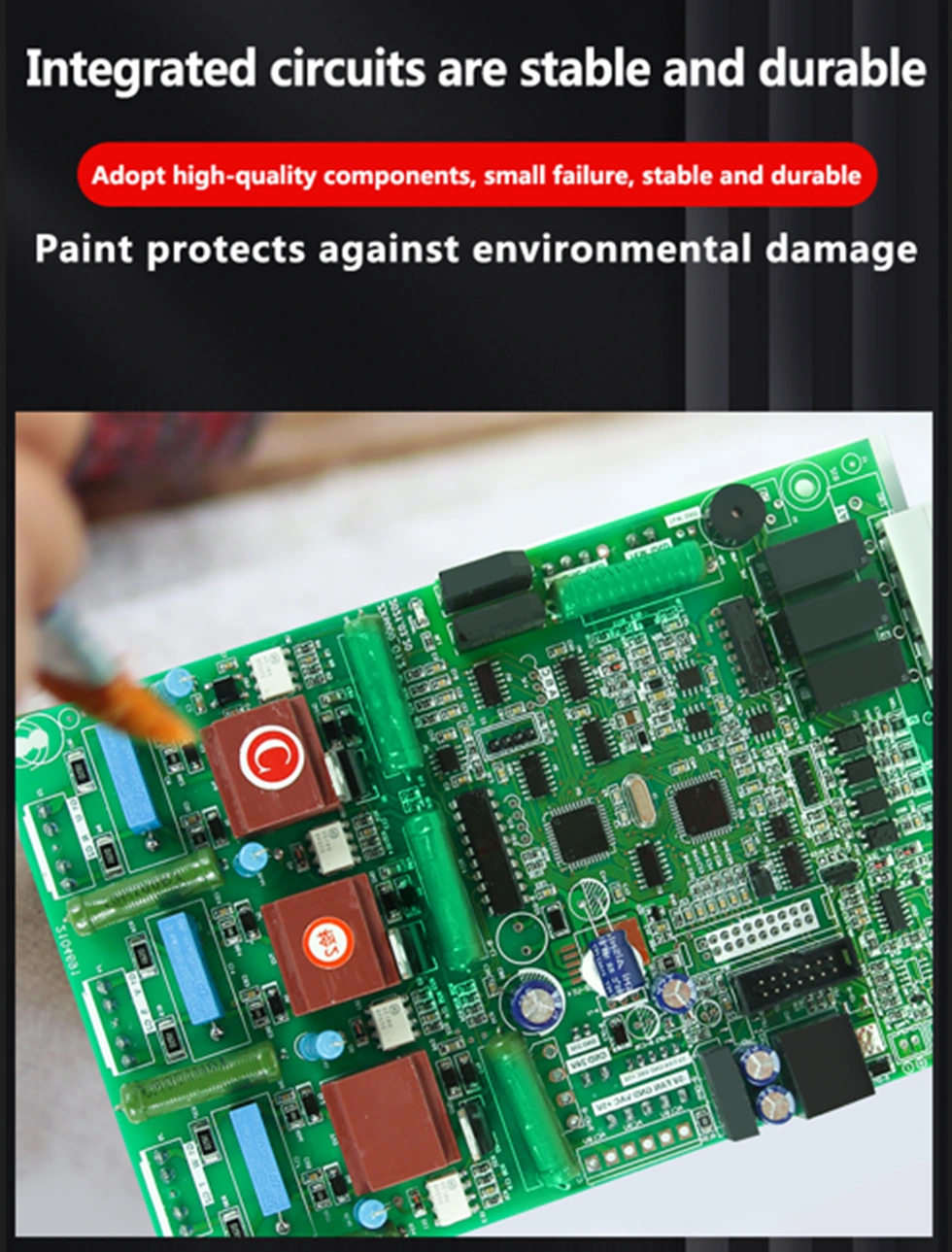

Mīksto startera ķēdes dēļa krāsas (parasti trīs pretstatu, izolācijas krāsas vai mitruma necaurlaidīga pārklājuma) galvenais mērķis ir aizsargāt ķēdes plates stabilitāti un dzīvi sarežģītā darba vidē, lai nodrošinātu, ka cirkulācijas plāksnes kalpošanas laiks ir ilgāks, mēs visi izmantojam augstas kvalitātes pleķus un spraudņus, mitrus, kas ir mitrums, kas ir ļoti zems. Palielināta izturība un drošība.

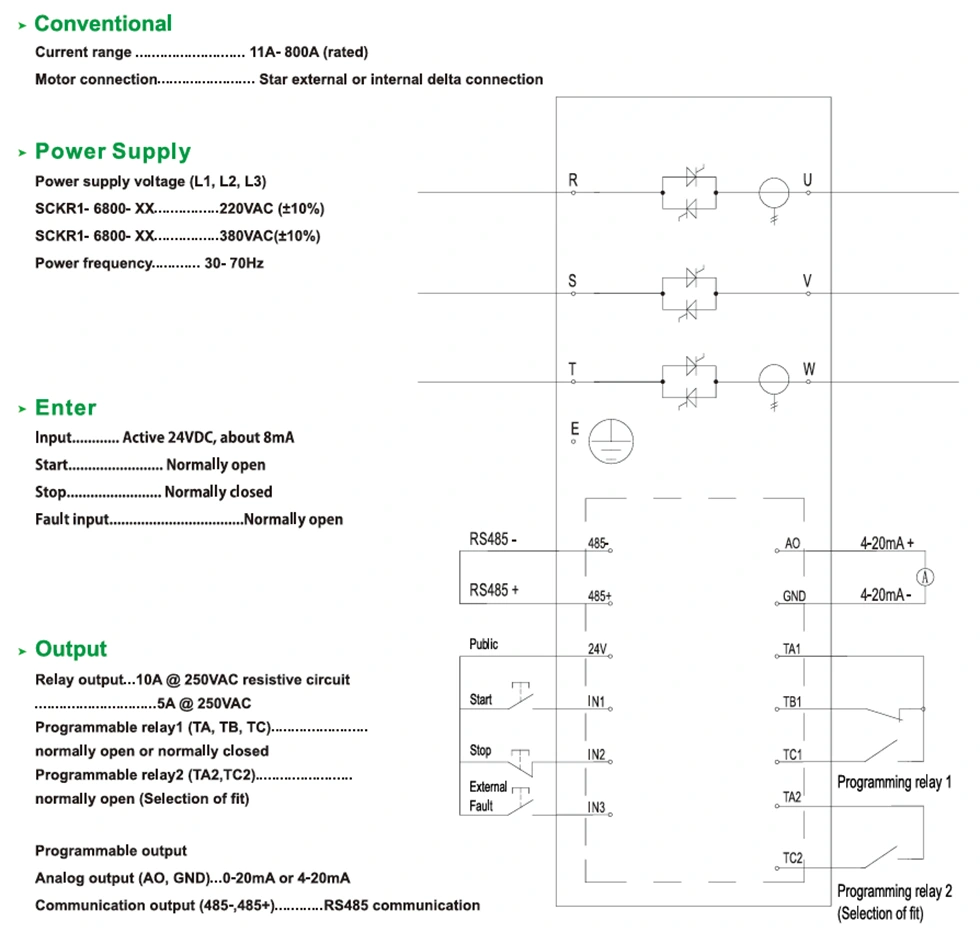

Mīkstā startera vadu diagramma.
